Технология и управление работой железнодорожных участков и направлений

Рассматриваемый полигон железной дороги состоит из трех участков: двух двухпутных и однопутного. Взаимное расположение показано на рис.1.1.

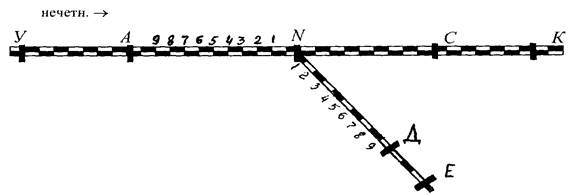

Рис.1.1. Схема железнодорожного направления

Род тяги – Электрическая (ВЛ-880, ЧС-4);

Длина участков: А-N=190км; N-C=195км; N-Д=135км; Д-E=142км;

У-A=250км; C-K=220км;

Количество промежуточных станций ncт4=2;

Масса вагона брутто: qбр=79,0 т;

Тара вагона: qт=79,0 т;

Длина вагона: lв = 14.0 м;

Масса грузовых поездов:Qбр=4400 т.;

Длина станционных путей: lст=1050 м.;

Прокладка сборных поездов на однопутном участке N-Д;

Значение параметра накопления С: У=9,3; А=9,5; Д=11.4

N=11,0; С=10,5;

Величина приведенной экономии Тэк,ч: А= 6,2; N= 4,7;

С=6,5; Д=6,2

Время хода грузовых поездов на однопутном и двухпутном перегонах выбираем по заданию согласно шифра, время хода пассажирских и скорых поездов равно 0,7 от времени хода грузовых поездов с округлением до целых минут.

Таблица 1

Время хода поездов по перегонам однопутного участка, мин:

Номер перегонов	Грузовых поездов		Пассажирских поездов
	Четн.	Нечетн.	Четн.	Нечетн.
1	12	12	8	8
2	15	14	11	10
3	17	15	12	11
4	16	20	11	14
5	19	15	13	11
6	16	16	11	11
7	14	18	10	13
8	16	16	11	11
9	15	15	11	11
10	14	12	10	8

Таблица 2

Время хода поездов по перегонам двухпутного участка, мин:

Номер перегонов	Грузовых поездов		Пассажирских поездов
	Четн.	Нечетн.	Четн.	Нечетн.
1	14	14	10	10
2	17	16	12	11
3	19	17	13	12
4	18	22	12	15
5	21	17	15	12
6	18	18	12	12
7	16	20	11	14
8	18	18	12	12
9	17	17	12	12
10	16	14	11	10

Время разгона: - грузовых поездов 2 мин.; пассажирских поездов 1 мин., Время замедления для грузовых и пассажирских поездов 1 мин.

Интервал между подачами, ч tп 2 ми;

Количество вагонов соответственно в одной подаче и в маршруте: mпод m- 10;

Экономия времени на маневровой работе на станции примыкания подъездного пути – 1, 5ч.;

Дополнительные затраты на станции выгрузки маршрута – 3 ч.

Время работы сборного поезда на промежуточной станции - 30 мин. Минимальное время нахождения вагона на промежуточной станции принять в первом варианте 6 ч, а во втором варианте 8ч.

Средняя длина блок-участков между проходными светофорами на двухпутных линиях – 2200м, а на однопутных – 1900м.

Длина блок-участков: первого перед входным светофором и первого после выходного светофора на двухпутных линиях – 140м, а на однопутных 0 1200м.

Минимальное время нахождения на станциях оборота локомотивов (электровозов) – 60 мин., а на путях станции основного депо – 20 мин.

Минимальное время (технологическая норма) нахождения на участковой станции транзитных грузовых поездов – 30 мин; на ст.N – 40 мин.

График движения поездов составляется на участках A-N, N-Д. Увязка оборота локомотивов выполняется на ст. А и Д. Средняя продолжительность стоянки транзитного поезда определяется при составлении графика на станциях А, N, Д.

Средний простой вагона под одной грузовой операцией, ч

А – 16,5ч; С – 17,5ч; Д – 16,0ч; N – 19,0ч;

На двухпутном участке 10 пар пассажирских поездов, из них 1-5 следуют до ст.Д, а поезда 6-10 отправляются со ст.N на ст.С.

Со ст.А время отправления нечетных пассажирских поездов:

1 Скорый без остановок – 7;

2 Скорый без остановок (через 15 мин за первым);

3 Пассажирский с остановками на ст.2, 4, 6, 8 – 9;

4 Пассажирский с остановками на ст. 2, 4, 6 - 17;

5 Пассажирский с остановками ан всех станциях - 14.

6 Скорый без остановок - 11;

7 Скорый без остановок (через 10 мин за поездом №6);

8 Скорый с остановкой на ст.6 - 15;

9 Скорый без остановок (через 15 мин за поездом № 8);

10 Пассажирский с остановками на всех станциях - 23.

Прибытие четных поездов на ст.N из С:

6 Скорый без остановок - 9;

7 Скорый без остановок (через 10 мин за поездом №6);

8 Скорый с остановкой на ст.6 - 14;

9 Скорый без остановок (через 15 мин за поездом № 8);

10 Пассажирский с остановками на всех станциях - 20.

Отправление четных поездов со ст.Д на А

1 Скорый без остановок – 5,

2 Скорый без остановок (через 15 мин за первым);

3 Пассажирский с остановками на ст.2, 4, 6, 8 – 7;

4 Пассажирский с остановками на ст. 2, 4, 6 - 15;

5 Пассажирский с остановками ан всех станциях - 11.

Время стоянки пассажирских поездов на участковых и сортировочных станциях – 10мин, на промежуточных станциях – 2 мин.

Железнодорожный транспорт в Российской Федерации имеет исключительно важное значение в жизнеобеспечении многоотраслевой экономики и реализации социально значимых услуг по перевозкам пассажиров.

В соответствии с «Основными направлениями развития и социально-экономической политики железнодорожного транспорта» главной задачей совершенствования управления перевозочным процессом является переход к ориентированному на удовлетворение требований пользователей качеству транспортного обслуживания при достижении наиболее экономических результатов всех составляющих технологического процесса.

В частности требуются существенные изменения в подходах к плану формирования поездов, в техническом нормировании, календарном планировании, работе станции. Необходимо обеспечить адаптацию плана формирования поездов к возросшей динамичности транспортных связей. Система организации вагонопотоков в поезда влияет на многие качественные показатели эксплуатационной работы железных дорог. В следствие этого основные принципы организации вагонопотоков гна перспективу должны исходить из обеспечения минимальных затрат на продвижение вагонопотоков, накопление составов поездов и переработку вагонов на станциях при соблюдении прогрессивной технологии их работы, интенсивном использовании путевого развития станций, технических устройств и подвижного состава. Она также служит основой для разработки графиков движения поездов. График движения поездов на железнодорожном транспорте обеспечивает слаженную, ритмичную работу подразделений и служб железных дорог при перевозках грузов и пассажиров. Он выражает план всей эксплуатационной работы и является основой организации перевозок. Координируя работу всех подразделений железнодорожного транспорта, график движения позволяет осуществлять своевременную перевозку грузов и пассажиров при одновременном выполнении требований безопасности движения, наивыгоднейшего использования подвижного состава, обеспечения ритмичности работы станций и участков при наилучшем использовании их пропускной и провозной ­способности. На основе графика определяются показатели использования подвижного состава, согласовывается деятельность дорог с предприятиями-грузоотправителями и грузополучателями, а также другими видами транспорта.

Выполнение задаваемого объема перевозок обеспечивает установлением для каждого участка определенных размеров движения пассажирских и грузовых поездов различных категорий, безопасности движения поездов — соблюдением технических нормативов (нормы массы, перегонных времен хода, станционных и межпоездных интервалов, норм стоянок поездов для технических и коммерческих операций), а также требований ПТЭ о порядке приема, отправления и проследования поездов и выполнения маневровой работы.

Наиболее эффективное использование пропускной и провозной способности участков и перерабатывающей способности станции обеспечивает рациональная прокладка поездов на графике, чередования подвода к крупным станциям транзитных и перерабатываемых поездов, проверка пропуска поездов по входным и выходным горловинам станций.

Высокопроизводительное использование подвижного состава достигается установлением прогрессивных технических нормативов учитывающих совершенствование технических средств и методов эксплуатации; согласованием графиков движения поездов и оборотов локомотивов на смежных участках и на стыках между дорогами. Установленная продолжительность работы локомотивных бригад соблюдается назначением в графике пунктов смены брига с учетом принятой системы обслуживания поездов локомотивами (со сменой и без смены бригад в пути), протяженности участка обслуживания участковой скорости.

• Характеристика полигона железной дороги
• Определение груженых вагонопотоков
• Определение порожних вагонопотоков
• Расчет состава поезда
• Организация вагонопотоков
• Организация отправительских маршрутов
• Расчет оптимального плана формирования одногрупных поездов
• Определение погрузки и выгрузки на опорных станциях
• Организация работы сборных поездов
• Расчет показателей местной работы на отделении
• Организация графика движения поездов и расчет пропускной способности
• Определение количества и категории грузовых поездов
• Основные исходные данные для составления графика движения поездов
• Определение наличной пропускной способности перегонов
• Построение графика движения поездов
• Расчет качественных показателей графика движения поездов
• Рабочий парк локомотивов
