Расчёт контура обмывки вагонов

Страница 1

При наружной обмывке пассажирских вагонов, вагонов электропоездов, дизельных поездов и кузовов локомотивов образуется сточная вода, загрязнённая минеральной взвесью, эмульгированным маслом и моющими средствами, в состав которых входят поверхностно-активные вещества и кислоты. В сточной воде содержится до 300 мг/л нефтепродуктов, большое количество минеральной и органической взвеси до 250 мг/л.

На предприятиях сети (на железных дорогах) наружную обмывку подвижного состава осуществляют с помощью специальной моечной машины, включающей систему труб с насадками для моющего раствора и обмывочной водой, а также систему вращающихся щёток, количество которых доходит до восьми пар. Моющий раствор готовят на основе технического моющего средства (ТМС), в состав которого входят компоненты: ПАВ – алкиларилсульфонат – 40%; триполифосфат – 20%; сульфат натрия – 25%; силикат натрия ингибитор коррозии -5%; вода -10%.

Машина находится на открытой площадке или в закрытом ангаре. По мере продвижения подвижного состава со скоростью 0,4 – 0,5 км/час, с него смывают грубые загрязнения, наносят моющий раствор, растирают его по поверхности и обмывают подогретой водой щётками. Подогрев обмывочной (оборотной) воды проводят в котельной. Заключительной операцией является обмывка свежей водой. Обмывочная вода стекает с подвижного состава в межрельсовый лоток, проходит очистку и используется повторно (рис. 2).

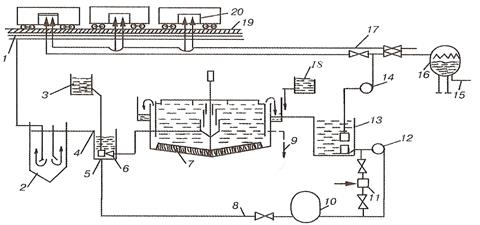

Рис. 2. Схема оборотного использования воды при промывке грузовых вагонов:

1 – прирельсовый сборный лоток; 2 – колодец – предотстойник; 3 – дозатор коагулянта; 4 – отводящий лоток; 5 – гидроэлеватор; 6 – промежуточный резервуар; 7 – флотатор-отстойник; 8 – рециркуляционный трубопровод; 9 – выпуск нефтепродуктов; 10 – напорный бак; 11 – воздушный эжектор; 12 – рециркуляционный насос; 13 – резервуар для очищенной воды; 14 – насос для подачи воды на промывку; 15 – выпуск в канализацию; 16 – фильтр для доочистки сбрасываемой воды; 17 – водопровод; 18 – хлоратор; 19 – решетка; 20 – промываемые вагоны.

Определение количества образующего осадка (кг/сут.)

,

где V1 – расход воды на обмывку одного вагона без использования моющего средства: 1,5 м3/вагон;

N – количество обмываемых вагонов в сутки, штук;

С2 – концентрация взвешенных веществ в отработанной воде;

С1 – допустимая концентрация взвешенных веществ в оборотной воде, С1=75 г./м3;

α – доля твёрдой фазы в осадке;

1000 – коэффициент перевода в кг.

Определить количество воды теряемое с осадком, м3/сут.

ОС = Р1·(1-α)·10 −3,

где (1-α) – доля воды.

Определить количество уловленных нефтепродуктов, кг/сут

,

где N – количество обмываемых вагонов в сутки, штук;

С4 – концентрация нефтепродуктов в отработанной воде г/м3;

С3 – допустимая концентрация нефтепродуктов в отработанной воде

С3 = 20 г./м3;

β – доля нефтепродукта в отводимой смеси;

1000 – коэффициент перевода в кг.

Определить количество воды, теряемое с удаляемыми нефтепродуктами, л/сут.

НП = Р2 · (1-β),

где (1-β) – для воды в уловленных нефтепродуктах.

Определить объём воды теряемой на унос и разбрызгивание при машинной обмывке подвижного состава, м3/сут.

,

где К1 – коэффициент потерь воды на унос и разбрызгивание, 2%,

100 – перевод процентов в долю.
