Расчёт контура обмывки вагонов
Страница 2

Материалы » Применение замкнутых систем водопользования на промывочно-пропарочных станциях сети железных дорог » Расчёт контура обмывки вагонов

Определить потери воды от испарения из моечной машины струйного типа, м3/сут.

,

где К2 – коэффициент на испарение воды, зависящий от времени года (0,2% для лета);

t1 – начальная температура обмывочной воды, оС;

t2 – конечная температура обмывочной воды, оС,

100 – перевод процентов в долю

Количество солей, поступающее в оборотную воду без применения моющих растворов (смытых с вагонов), г/сут рассчитывается по формуле:

m1 = C5 · V1∙N,

где С5 – увеличение солесодержания оборотной воды (г/м3 ∙сут), которое равно 10 г./м3 в сутки;

Определить массу солей, поступающую в оборотную воду при использовании моющих средств (для смачивания вагонов), г/сутки.

Избыток моющего раствора стекает в количестве 1/2 от наносимого количества его на вагон (расход моющего средства-раствора составляет примерно 5 л на вагон).

m2 =1/2 · V1 · N ∙ С6 · α1 + m1,

где V1 – расход технического моющего средства-раствора, л/вагон;

N – количество обмываемых вагонов в сутки, штук;

С6 – концентрация моющего средства-раствора, г/л;

α1 – доля непрореагировавшего моющего раствора;

m1 – масса солей, смытых с вагона, г/сутки.

Оставшаяся часть ТМС находится на стенках вагона.

Определить солесодержание оборотной воды «Cх» без продувки контура (П=0) и без применения моющего раствора из солевого баланса из уравнениия (1).

(У+ОС+НП+П) ∙ Сх =(И+У+ОС+НП+П)∙Сдоб+Qдоп,

где У – потеря воды от капельного уноса, м3/сут;

ОС – потеря воды с удалённым осадком (нефтешламом), м3/сут;

НП – потеря воды с выделенными нефтепродуктами, м3/сут;

И – потеря воды от испарения, м3/сут;

Сдоб – солесодержание добавочной воды, мг/л (г/м3);

Сдоб = 300, 500 и 1000 г./м3;

Qдоп = m1, это количество поступивших в воду контура солей с обмывочной водой, г/сут.

Сдоп = 300 мг/л

Сдоп = 500 мг/л

Сдоп = 1000 мг/л

Определить солесодержание оборотной воды «Cх» без продувки контура (П=0) с применением 3% моющего раствора (из уравнения (1)).

Сдоб=300, 500 и 1000 г./м3; Qдоп = m2 г/сут.

Сдоп = 300 мг/л

Сдоп = 500 мг/л

Сдоп = 1000 мг/л

Поскольку заключительной стадией является домывка вагонов питьевой водой с температурой 60–800С, то в этом случае солесодержание Сх в оборотном контуре допускается до концентрации 3000–4000 г./м3. Поэтому объем продувки рассчитывается, если Сх > или = 3000 г./м3.

Солесодержание в оборотном контуре Сх > 3000 г./м3, поэтому нужна подпитка.

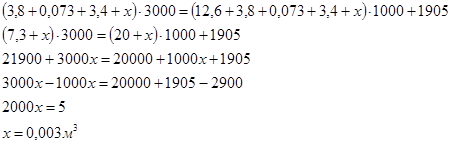

При m1 = 1905 г./сут:

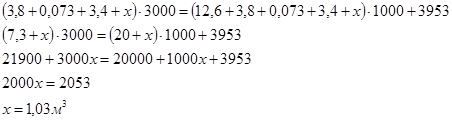

При m2 = 3953 г./cут:

Посчитать процент продувки от объема воды в контуре.

Определение объема подпитки проводится по уравнению (2).

Рассчитать процент подпитки от суточного потребления воды.

Qподп = 12,6+3,8+0,073+3,4 = 19,87 м3/сут

Затем рассчитывается процент подпитки и продувки в общем объеме контура.

Общее количество подпиточной воды не должно превышать 5%. Необходимо вычислить, что оказывает большее влияние.
