Использование SMS-сообщения для передачи команд

Страница 4

Рисунок 6.4. Программа форматирования Flash диска.

Создание файла и запись

Создание специального файла производится с помощью утилиты GenFile (изображена на рисунке 6.5). В поле «Размер в мегабайтах» введите число, которое задаст размер генерируемого файла. Число «Размер в мегабайтах» может быть произвольным, но не более объема свободного места на подготавливаемом Flash диске. Для создания файла нажмите кнопку с надписью «Создать файл». После чего, в корневом каталоге будет создан файл «Trac.log». Далее скопируйте этот файл на отформатированный диск.

Рисунок 6.5. Программа для подготовки файла Trac.log

После копирования файла «Trac.log» на Flash диск, этот диск готов к использованию.

Внимание!!! На Flash диске должен быть только один файл, записанный на чистый Flash диск. Иначе данные с GPS терминала будут записаны неправильно.

Считывание Flash карточки

Считывание Flash карточки заключается в переносе содержимого Flash карточки на компьютер и пересылке этих данных на сервер сбора данных от мобильных объектов. Данные пересылаются по каналу интернет подключенному к компьютеру со считывающим устройством.

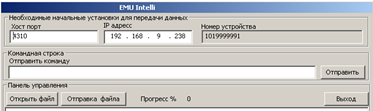

В поле «Хост порт» установить порт для станции наблюдения VisiCAR;

В поле «IP адрес» установить IP для станции наблюдения VisiCAR;

Открыть файл и дождаться загрузки (приблизительно от 1 до15 секунд );

Нажать кнопку «Отправка файла» после чего индикатор прогресса в процентах будет отображать ход выполнения передачи файла;

После завершения передачи кнопку «Выход».

Интерфейсы

В приборе AMUR-GPS-терминал заложены следующие интерфейсы:

Аналоговые входы;

Цифровые входы;

Цифровые выходы;

Последовательный порт RS323 (TTL уровни);

К-Line шина;

CAN 2.0 шина;

Вывод напряжения питания 5 вольт (≤ 50 мА).

Внимание!!! Все измерения на аналоговых входах проводятся относительно земляного провода (контакты с номерами выводов 10, 11, 12, 13, 14, 15, 26 разъема INPUT имеют земляной потенциал).

Аналоговые входы

Аналоговые входы расположены на разъеме INPUT (см. рис. 5.2 Задняя панель AMUR-GPS-терминал). Аналоговые входы с диапазоном напряжений 0-30 вольт выведены на «4» и «5» контакты разъема INPUT.Входы с диапазоном напряжений 0-5 вольт выведены на «19», «20», «21», «22» контакты разъема INPUT.Аналоговые входы с номерами выводов 23 и 24 предназначены для измерения напряжений в пределах от 0-30 вольт. Входное сопротивление у всех входов более 10 кОм.

Цифровые входы

Цифровые входы предназначены, для съема, информации с внешних датчиков которые имеют, цифровые выходы. Напряжение, подаваемое на цифровые входы, должно находиться в пределах от 0 да 30 вольт для входов (0-30в) и для цифровых входов (0-5в) входное напряжение должно быть в пределах (0-5в). Входное сопротивление у всех входов более 10 кОм. (см. рис. 5.2).

Цифровые выходы

Цифровые выходы расположены на разъемах OUTPUT1 и OUTPUT2 (см. рис. 4).

Выход OUTPUT2 это гальванически развязанный переключающийся коммутатор с повышенной нагрузочной способностью. Данный выход выдерживает ток нагрузки до 10А и максимальное напряжение 250В. Эти выводы по умолчанию всегда замкнуты, первый и второй выводи разъема. При перекоммутации выходов происходит замыкание первого и четвертого выводов, а выходы один и четыре размыкаются.

Внимание!!! Выход OUTPUT2 по умолчанию не работает. Для обеспечения возможности работы этого выхода надо указывать в заказе при покупке GPS терминала.

Цифровые выходы, находящиеся на разъеме OUTPUT1 зарезервированы для дальнейшего расширения возможностей. Описания назначения выходов изложено в таблице 7.1.

Таблица 7.1. Назначение выводов разъема OUTPUT1
