Техническое описание самолетов-прототипов
Страница 5

Материалы » Проектирование конструктивно-силовых элементов и систем стратегического военно-транспортного самолета TAR-1 » Техническое описание самолетов-прототипов

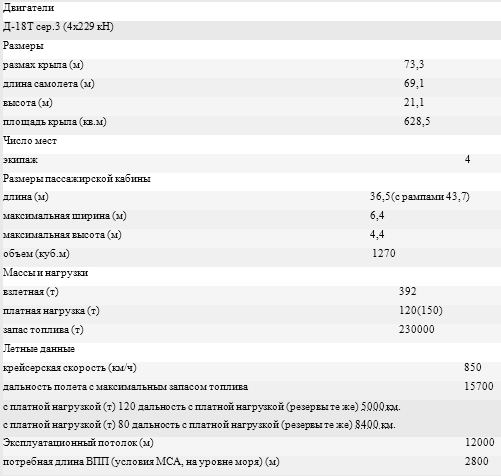

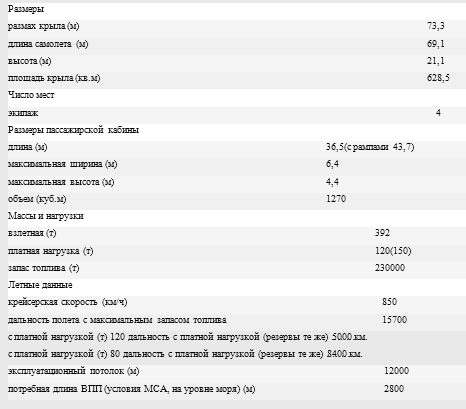

Некоторые размеры и данные самолета АН124-100М

Ан - 124 - 100М ОКБ О.К.Антонова

Тяжелый дальний широкофюзеляжный грузовой самолет

Самолет Ан-124-100М для коммерческих грузовых перевозок создан и сертифицирован на базе военно-транспортного самолета Ан-124. В настоящее время совместно с АО "Авиастар" создается модификация самолета Ан-124-100М, на котором применяется более совершенное отечественное (СНГ) оборудование и оборудование фирм Collins и Litton, что позволяет уменьшить число членов экипажа до 4-х человек, повысить безопасность полетов и точность навигации. Гондолы двигателей оборудованы звукопоглощающими элементами, обеспечивающими соответствие требованиям главы 3 приложения 16 стандартов ИКАО по уровню шума на местности.

Тяжелый дальний военно-транспортный самолет Ан-124 "Руслан" (обозначение НАТО - "Condor", Рис 9,10), созданный в ОКБ имени О.К. Антонова, на сегодняшний день самый большой самолет военно-транспортной авиации в мире. Он предназначен для перевозки на большую дальность штатной боевой и обеспечивающей техники мотострелковой и воздушно-десантной дивизии, парашютного десантирования грузов и боевой техники с расчетами, перевозки крупногабаритных и тяжелых народно-хозяйственных грузов.

Свой первый полет опытный образец "Руслана" совершил 21 декабря 1982 г. в Киеве. Машину поднял экипаж в составе летчиков-испытателей В.И. Терского (командир корабля) и А.В. Галуненко, бортинженеров А.М. Шулещенко и В.М. Воротникова, штурмана А.П. Поддубного, бортрадиста М.А. Тупчиенко, ведущих инженеров по испытаниям М.Г. Харченко и B.C. Михайлова. Серийное производство самолета было развернуто на КиАПО и Ульяновском АПК АО "АВИАСТАР".

Ан-124(схема самолета см. на Рис.11.) выполнен по обычной для тяжелых военно-транспортных самолетов схеме высокоплана со стреловидным крылом сравнительно большого удлинения, однокилевым хвостовым оперением и многоколесным убирающимся в полете шасси. В конструкции планера самолета широко используются композиционные материалы.

Фюзеляж самолета разделен на две палубы и в интересах удобства обслуживания, ремонта и увеличения ресурса разбит на ряд герметичных отсеков специализированного назначения: грузовая кабина для размещения перевозимой техники и грузов, верхняя передняя палуба для размещения основного и сменного экипажей (по 7 чел.) и оборудования, верхняя задняя палуба для размещения людей, сопровождающих технику и грузы (80 чел.). Наддув грузовой кабины обеспечивает перепад давления не менее 25 кПа. Это позволяет перевозить пассажиров на высоте 8000 м без кислородного оборудования.

Благодаря наличию переднего (откидывающаяся носовая часть) и заднего грузовых люков обеспечивается возможность оперативно осуществлять погрузку и выгрузку нестандартных грузов с обоих направлений. Герметичная грузовая кабина (длина 36,5 м, без рампы - 26,5 м, ширина 6,4 м, высота 4,4 м) обеспечивает перевозку грузов общей массой до 120 т, парашютное десантирование грузов общей массой до 100 т на платформах, а также специально подготовленных грузов и техники, исключающих применение платформ. Объем грузовой кабины превышает 1000 м3. Выполненный из титанового сплава пол грузовой кабины допускает погрузку всех видов самоходной и несамоходной колесной и гусеничной техники с нагрузкой на ось до 12 т при размещении в один ряд и до 10 т при размещении в два ряда. Кабина оборудована двумя бортовыми погрузочными кранами грузоподъемностью по 10 т и передвижными напольными электрическими лебедками с тяговым усилием до 4,5 т каждая. Имеющееся на самолете роликовое оборудование позволяет загружать и выгружать моногрузы массой до 50 т.
