747-400 Freighter Boeing

Транспортный самолет.

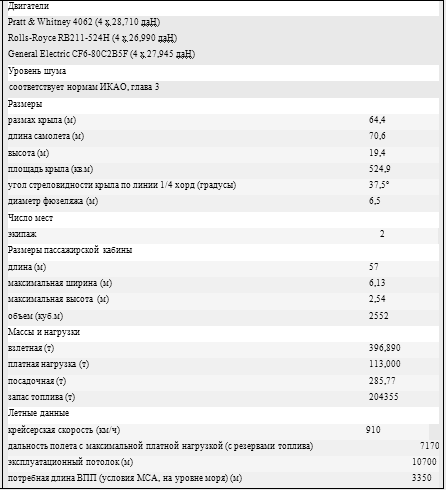

Самый большой грузовой самолет(см. Рис 12) компании Boeing. Способен перевозить до 124 т. груза на расстояние до 4400 миль, при минимальных эксплуатационных затратах на милю. В отличие от модели 747-200 способен дополнительно перевозить 26 т. полезного груза. Сгорает топлива на 10-16% меньше, чем в более ранних моделях, благодоря наличию двигателей с высокой топливной эффективностью и крыльями большего размера

Оборудование

Самолет оснащен цифровым комплексом авионики EFIS с шестью цветными многофункциональными дисплеями. Имеются автоматизированная система самолетовождения FMS, разработанная фирмами "Ханиуэлл" и "Сперри", а также центральная ЭВМ для непосредственного диагностирования бортовых систем в полете.

747 - 400 Combi Boeing

Грузопассажирский самолет для авиалиний большой протяженности

Оборудование

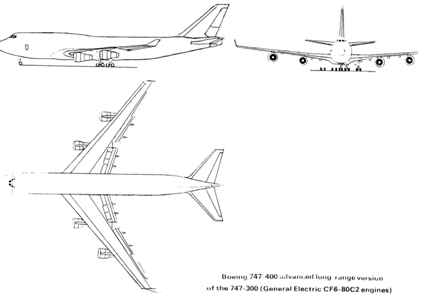

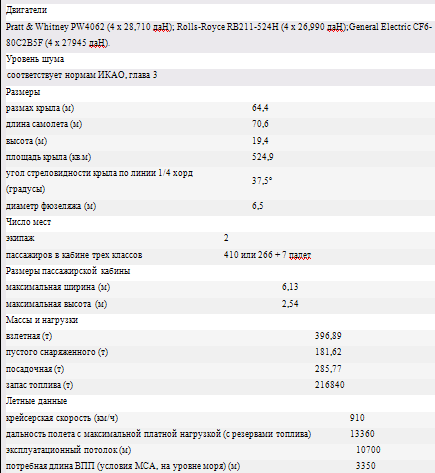

Самолет (см. Рис. 13.Схема самолета на Рис.16.) оснащен цифровым комплексом авионики EFIS с шестью цветными многофункциональными дисплеями. Имеются автоматизированная система самолетовождения FMS, разработанная фирмами "Ханиуэлл" и "Сперри", а также центральная ЭВМ для непосредственного диагностирования бортовых систем в полете.

757 - 200 Freighter Boeing

Транспортный самолет.

Оборудование

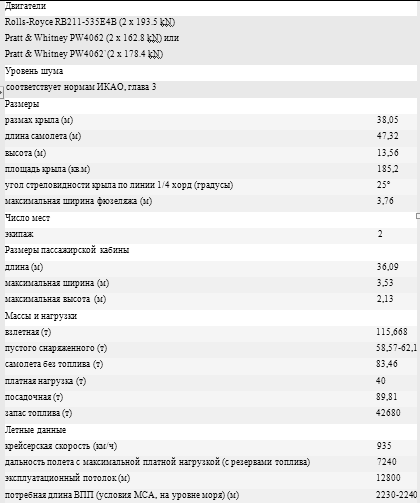

На самолете(см. Рис. 14) используется цифровой комплекс авионики EFIS производства американской фирмы "Рокуэлл-Коллинз", имеющий шесть цветных многофункциональных дисплеев. Аналогичный комплекс применяется на самолетах Боинг 767.

767 - 300 Freighter Boeing

Транспортный самолет

Оборудование

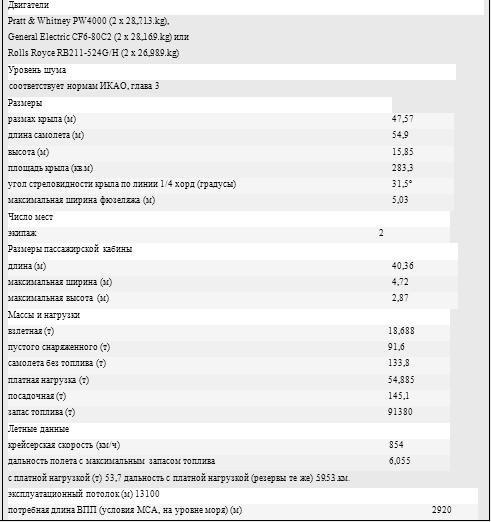

На самолете(см. Рис. 15) используется цифровой комплекс авионики EFIS производства американской фирмы "Рокуэлл-Коллинз", имеющий шесть цветных многофункциональных дисплеев. Аналогичный комплекс применяется на самолетах Боинг 757.
