Назначение, устройство, работа коробки передач ЗИЛ-130
Страница 3

Материалы » Реконструкция участка по ремонту агрегатов ООО "Транспорт-К" » Назначение, устройство, работа коробки передач ЗИЛ-130

Синхронизатор (рис. 3.5). Бесшумное включение передач возможно при условии предварительного уравнивания окружных скоростей включаемых в зацепление шестерён. Для этой цели служит синхронизатор.

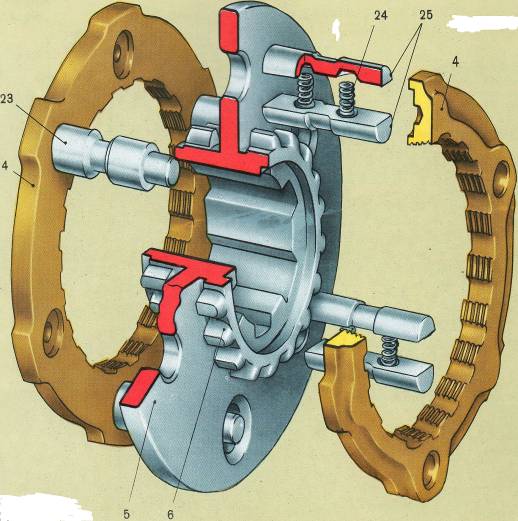

Рис. 3.5 Синхронизатор ЗИЛ-130

В автомобиле ЗИЛ-130 применяют синхронизатор инерционного типа. На шестернях второй, третьей и четвёртой передач и на первичном валу выполнены боковые конические выступы с внутренними зубьями для включения. Синхронизатор состоит из муфты с двумя зубчатыми венцами, посаженными на шлицах вторичного вала, двух блокирующих колец с внутренними конусами, трёх пальцев и трёх фиксирующих пальцев с пружинами и шариками. В каретке выполнено шесть отверстий, имеющих по бокам конусные выточки.

Через три из них проходят пальцы, жёстко соединяющие блокирующие кольца. В средней части пальцев сделаны выточки с конусными фасками. Через остальные три отверстия проходят фиксирующие пальцы с конусными выточками посредине, внутри которых помещены пружины и по два шарика. При перемещении муфты синхронизатора блокирующие кольца, перемещаясь вместе с муфтой, подводятся до соприкосновения с конусной поверхностью выступа включаемой шестерни. В следствии разности чисел оборотов муфты синхронизатора и включаемой шестерни происходит сдвиг блокирующего кольца по отношению к отверстиям диска, и пальцы, опираясь на конические отверстия муфты, будут препятствовать дальнейшему перемещению её с муфтой. Когда обороты шестерни и блокирующего кольца уравняются, конические поверхности выточек пальцев и отверстий муфты не будут препятствовать дальнейшему перемещению муфты и передача включится бесшумно.

Механизм переключения передач. Перемещение шестерён при включении и выключении передач в коробке осуществляется при помощи механизма переключения. Механизм переключения передач состоит из рычага, ползунов, вилок переключения, фиксаторов, замков и предохранителя включения заднего хода. Рычаг переключения передач на грузовых автомобилях установлен на крышке коробки передач, а на легковых на рулевой колонке.

Рычаг, устанавливаемый на крышке коробки передач, имеет утолщение в виде шаровой головки, входящей в гнездо прилива крышки. От проворачивания рычаг удерживается фиксатором. В сверлениях крышки размещены ползуны, на которых закреплены вилки переключения и переводные головки с пазами. В пазы переводных головок входит нижний конец рычага. Вилки входят в выточки передвижных шестерён или муфт синхронизаторов. Для включения передачи перемещают верхний конец рычага в определённое положение, нижний конец рычага через переводную головку перемещает ползун с вилкой и шестернёй до включения нужной передачи. Для удержания шестерён коробки передач во включенном или нейтральном положении служат фиксаторы.

Фиксатор состоит из шарика с пружиной, расположенных в канале, высверленном в крышке коробки передач. На ползуне имеются выемки, количество которых соответствует количеству включаемых данным ползуном передач, и одна выемка для нейтрального положения.

При включении передачи или при нейтральном положении шарик под действием пружины входит в выемку, фиксируя ползун в определённом положении. Чтобы переместить ползун при переключении, необходимо приложить усилие, достаточное для выталкивания шарика из выемки.

Во время переключения передачи нижний конец рычага может установиться на стыке двух переводных головок и перемещать одновременно два ползуна и, следовательно, включать две передачи. Так как вторичный вал не может вращаться с двумя различными скоростями, то могут поломаться зубья шестерён. Чтобы не допустить одновременного включения двух передач, применяют замки. Замок сделан в виде шариков или стержней, размещённых в горизонтальном канале между ползунами. На ползунах выполнены выемки против канала замков при их расположении соответственно нейтральному положению. Длина стержня замка и диаметр двух шариков равны расстоянию между ползунами плюс одна выемка. Переместить один из ползунов невозможно, пока часть шарика или конец стержня не войдёт в выемку соседнего ползуна и не застопорит его.
