Подшипники водяного насоса смазываются через отдельную масленку, установленную на его корпусе.

В систему включен масляный радиатор 22. Масло в него поступает через штуцер, который крепит наружную трубку к блоку, предохранительный клапан и кран по резиновому шлангу. Охлажденное масло также по резиновому шлангу отводится в нижнюю часть крышки распределительных шестерен, откуда сливается в картер. На месте входа в крышку имеется перегородка, препятствующая излишнему разбрызгиванию масла.

Система смазки двигателя ЗМЗ-66.

Система смазки двигателя комбинированная - под давлением и разбрызгиванием, с полнопоточной фильтрацией (рисунок 2). Через маслоприемник масло засасывается масляным насосом и через фильтр подается в масляную магистраль. На насосе установлен редукционный клапан. В проставке фильтра установлен предохранительный клапан, пропускающий масло в магистраль помимо фильтра при его чрезмерно большом сопротивлении (засорение, пуск холодного двигателя). Под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, упорный фланец распределительного вала, втулки коромысел и верхние наконечники штанг.

Рисунок 2. – Схема системы смазки двигателя ЗМЗ-66

1 - масляный радиатор; 2 - полость оси коромысел; 3 - канал в головке блока; 4 - масляный фильтр; 5 - канал в блоке; 6 - главная масляная магистраль; 7 - отверстие в корпусе привода распределителя; 8 - полость; 9 - масляный насос; 10 - редукционный клапан масляного насоса; 11 - четвертая шейка распределительного вала; 12 - маслоприемник; 13 - предохранительный клапан; 14 - кран масляного радиатора; 15 - вторая шейка распределительного вала.

К головкам блока для смазки втулок коромысел и верхних наконечников штанг масло пульсирующим потоком подается от второй 15 (к правой головке) и от четвертой 11 (к левой головке) шеек распределительного вала по каналам 5 в блоке и 3 в головке.

Разбрызгиванием смазываются цилиндры, втулки верхних головок шатунов, поршневые кольца, клапаны, толкатели и кулачки распределительного вала.

Шестерни привода распределительного вала смазываются маслом, поступающим из масляной магистрали через трубку, а привод распределителя зажигания и его шестерни — маслом, поступающим из полости 8, расположенной между пятой шейкой распределительного вала и заглушкой в блоке.

Система смазки двигателя ЗиЛ-130.

Смазочная система ЗиЛ-130 (рисунок 3) является типичным примером комбинированной смазочной системы.

В смазочной системе этого двигателя масло из поддона картера 20 через неподвижный маслоприемник 22, нагнетается верхней секцией масляного насоса 3 и по маслопроводу 4 подается к фильтру (полнопоточная центрифуга) 8. При вращении ротора центрифуги происходит очистка масла, которое затем поступает в маслораспределительную камеру 5, расположенную в задней части блока цилиндров. Из камеры масло нагнетается в левый 11 и правый 21 магистральные каналы, а из них поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала и толкателям. В коленчатом валу имеются каналы 18 для подачи масла к шатунным подшипникам и грязеулавливающие полости 19 для предназначенные для очистки масла.

http://army-auto.ru/img/dvig_32.jpg

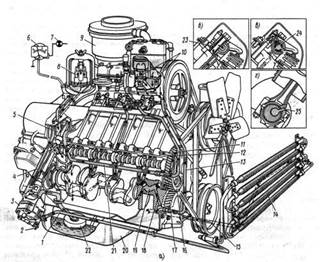

Рисунок 3. - Схема смазочной системы двигателя ЗиЛ-130

a - общая схема; б - подача масла в ось коромысла; в - смазывание регулировочного винта и верхнего наконечника штанги; г - смазывание стенок цилиндра.

1 - трубопровод подачи масла в масляный радиатор; 2 - кран включения масляного радиатора; 3 - масляный насос; 4 - маслопровод от насоса к центрифуге; 5 - маслораспределительная камера; 6 - указатель давления масла (манометр); 7 - контрольная лампа аварийного снижения давления масла; 8 - полнопоточная центрифуга; 9 - воздушный фильтр; 10 – кривошипо-шатунная группа компрессора (смазывание разбрызгиванием); 11 - левый магистральный канал; 12 - трубопровод подачи масла для смазывания компрессора; 13 - трубка для слива масла из компрессора; 14 - масляный радиатор; 15 - трубопровод для слива масла из радиатора; 16 зубчатое колесо распределительного вала; 17 - зубчатое колесо коленчатого вала; 18 - канал, соединяющий коренную шейку с шатунной; 19 - грязеуловительная полость; 20 -поддон; 21 - правый магистральный канал; 22 - маслоприемник; 23 - канал в стойке оси; 24 — полая ось коромысла; 25 — отверстие в шатуне для подачи масла на стенку цилиндра.
