Выбор основных параметров крытого вагонаСтраница 5
, (3.9)
Максимально допускаемая ширина строительного очертания вагона на рассматриваемой высоте над уровнем верха головки рельса:
Максимально допускаемая ширина проектного очертания вагона в рассматриваемом сечении горизонтального очертания вагона:
, (3.10)
где - полуширина на высоте рассматриваемого сечения
-конструктивно-технологические отклонения, допускаемые при постройке вагона в горизонтальной плоскости для верхней части вагона.
для нижней части вагона
Так как минимальная ширина проектного очертания вагона , и наружная ширина вагона , то можно сделать вывод, что вагон вписывается в габарит 1-Т.
3.04 м 3.364 м
Определение вертикальных поперечных размеров строительного очертания вагона

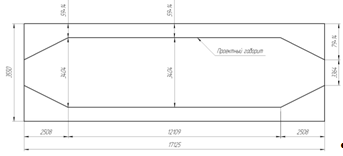

Рисунок 3.1.-Горизонтальные поперечные очертания вагона
Вертикальные размеры габарита подвижного состава в верхней части являются одновременно и максимальными размерами строительного очертания проектируемого вагона по высоте.
Горизонтальные размеры габарита подвижного состава в верхней части
Строительное очертание вагона.
(3.11)
где- полуширина габарита на разных высотах,
,,,;
- ограничение полуширины, принимается равным наибольшему из расчетных, в нашем случае
