Краткая Штурманская справка
Страница 7

Материалы » Запуск теплоходного судна "Cтолетов" » Краткая Штурманская справка

Изолинии точности для других μ оцифровывают значением

Rвиз = μ ∙ Rmin:

Радиус круга 95% -ой погрешности определяем по формуле:

где: D 1 = 1,75 мили расстояние до маяка Филовос;

D 2 = 2,2 мили расстояние до маяка Зея;

D = 1,25 расстояние между светящими знаками;

θ= 35° угол между линиями пеленгов на ориентиры.

Rвиз = 2 ∙ 0,7/57,3/Sin35 √ 1,75 ² + 2,2 ² + 1,25² = 0,18 мили = 1,8 кбт

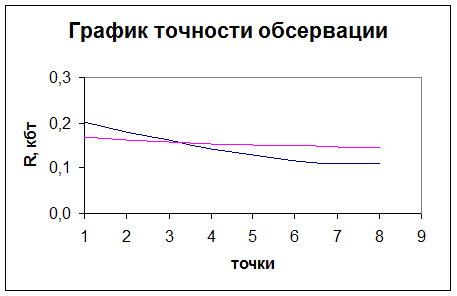

Оценка точности определения места судна по компасному пеленгу и радиолокационному расстоянию.

Оценка точности обсервации по 2 пеленгам ориентиров, расстояния до которых D1 и D2, а между ними D, Применяют формулу:

где mп и m?К - средние квадратические погрешности пеленгования и принятой поправки компаса, остальные обозначения прежние.

Оценка точности определения места судна по радиолокационному пеленгу и радиолокационному расстоянию по формуле:

где: = 1˚ точность пеленгования в градусах;

mд = 0,6 точность определения дистанции;

∆н - точность нанесения на карту;

В расчетах ∆н = 0

№ точки

1

2

3

4

5

6

7

8

D1, мили

1,75

1,55

1,35

1,15

1

0,83

0,7

0,55

D2, мили

2,2

2

1,8

1,63

1,45

1,3

1,18

1,05

∆П, градусы

35

39

44

51

58

68

79

101

Rвз, кбт

0, 20

0,18

0,16

0,14

0,13

0,12

0,11

0,11

Rрлс, кбт

0,17

0,16

0,16

0,15

0,15

0,15

0,15

0,14

Оценка навигационной безопасности плавания.

Основным показателем навигационной безопасности является вероятность P отсутствия навигационного происшествия (аварии) в течении перехода. К случаям навигационных происшествий относят все случаи касания судном грунта вследствие ошибок выбора пути и проводки по нему судна. Такие аварии и происшествия происходят при ΔD расстояния D до ближайшей опасности равно этому расстоянию и направлено в ту же сторону.
