Механизм газораспределения – с боковыми клапанами

Страница 1

Распределительные шестерни из стали марки 45 со спиральными зубьями помещены в кожухе 5. Ведущая шестерня 2 коленчатого вала имеет 28 зубьев, шестерня 4 распределительного вала –56 зубьев, шестерня 25 привода магнето – 28 зубьев, шестерня 24 пускового механизма – 28 зубьев.

Распределительный вал 3, штампованный из стали марки 20Г, имеет четыре кулачка, две опорные шейки и передний удлиненный конец для установки муфты регулятора. Вал вращается во втулках, запрессованных в отверстия блока, и от осевого смещения предохраняется упорным фланцем 6, прикрепленным к блоку и расположенным между торцом передней шейки вала и распределительной шестерней.

Толкатели 17 тарельчатые из стали марки 20 с регулировочными болтами 16,

Клапаны. Впускной клапан 14-из стали марки 50ХН, выпускной 15 – из стали СХ8. Фаски клапанов обработаны под углом 45°.

Система смазки – разбрызгиванием масла из поддона картера выступами крышек нижних головок шатунов.

Система охлаждения – общая с основным двигателем, а при работе только пускового двигателя – термосифонная. Во время запуска основного двигателя циркуляция воды ускоряется действием водяного насоса системы охлаждения основного двигателя.

Система пуска. Запуск двигателя производят рукояткой через пусковой механизм.

Система питания включает в себя карбюратор, воздухоочиститель, топливный бачок с фильтром-отстойником, топливопровод, впускную и выпускную трубы. Регулятор поддерживает нужное число оборотов.

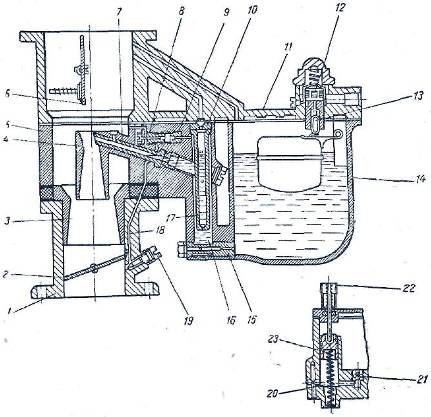

Рис. 9. Схема карбюратора К-25Г

Карбюратор К-25Г (рис. 9) – двухдиффузорный с падающим потоком. Состоит он из корпуса 5, крышки 11 и нижнего патрубка 1, между которыми установлены прокладки. Нужный состав смеси обеспечивают работа главной дозирующей системы, системы холостого хода и ускоряющий насос.

Главная дозирующая система состоит из главного жиклера 15, компенсационного колодца 16, эмульсионной трубки 17, главного воздушного жиклера 10 и распылителя 7, сопло которого выведено в малый диффузор 4, расположенный над большим диффузором 3.

В систему холостого хода входят воздушный жиклер холостого хода 8, топливный жиклер холостого хода 9, канал холостого хода 18 и винт холостого хода 19. Ускоряющий насос размещен в колодце 20, сообщающемся с поплавковой камерой 14 через впускной клапан 21. При нажатии на кнопку 22 поршень 23 подает топливо к жиклеру-распылителю, сопло которого выходит в смесительную камеру.

В смесительной камере установлены дроссельная 2 и воздушная 6 заслонки. Последняя имеет автоматический клапан.

Бензин поступает в поплавковую камеру 14 из топливного бачка самотеком через топливный фильтр 12 и игольчатый клапан 13. Колодец топливного фильтра имеет отверстие для выпуска отстоя.

На тракторах первых выпусков устанавливались карбюраторы К-23Г, К-6 и К-7.

Воздухоочиститель – комбинированного типа с масляным пылеуловителем и мокрым сетчатым фильтром. Устанавливается он над карбюратором на переходном патрубке.

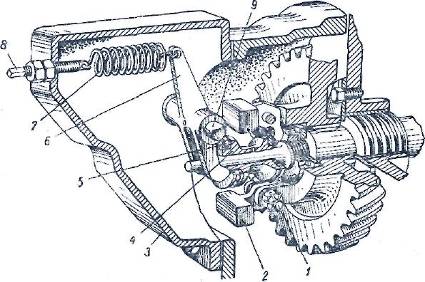

Рис. 10. Регулятор двигателя П-46

Регулятор (рис. 10) однорежимный центробежного типа. На шестерне 1 распределительного вала закреплены шарнирно грузики 2, ножки которых упираются в подвижную муфту 4. Муфта через шарикоподшипник 5 нажимает на короткие сдвоенные плечи внутреннего рычага 6, длинное плечо которого оттягивается пружиной 7. Натяжение пружины регулируют гайками винта 8. Рычаг 6 жестко через ось 9 соединен с наружным рычагом, связанным тягой с рычажком оси дроссельной заслонки карбюратора. Механизм регулятора закрыт кожухом 3.

Система зажигания состоит из магнето с ускорителем, запальных свечей и проводов высокого напряжения. На двигателе устанавливают магнето М-47Б, а при наличии подогревателя воздуха – М-10А.
