Техническое решение

Материалы » Расчет экскаватора ЭО-4225А-07 » Техническое решение

На основании проведенного патентного поиска предлагается новое техническое решение на рисунке 1.

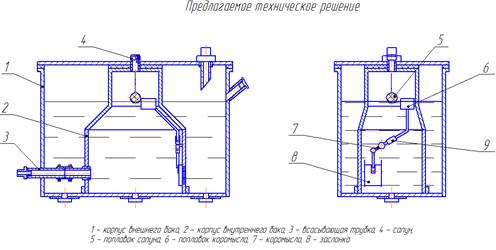

Рисунок 1 – Предлагаемое техническое решение

Работа устройства осуществляется следующим образом. Насос через трубку 3 всасывает рабочую жидкость из внутреннего бака 2. Уровень жидкости во внутреннем баке 2 падает, вместе с ним опускается поплавок 6, закрепленный на коромысле регулирования заслонки 8 отверстия между внутренним 2 и внешним 1 баком. Опускаясь, поплавок 6 с утяжелителем 9 поворачивают коромысло 7, тем самым открывая заслонку 8. В открывающееся отверстие рабочая жидкость из внешнего бака 1 поступает во внутренний бак 2. Образующийся перепад давления между внешним 1 и внутренним 2 баком создает разряжение в верхней полости внутреннего бака 2. Одновременно с падением уровня жидкости поплавок 5 сапуна зависает в воздухе, дыхательный клапан сапуна 4 открывает отверстие, связывающее внутренний объем с атмосферой. Через это отверстие выходят пузырьки воздуха из рабочей жидкости, вытесненные создавшимся разряжением.

Таким образом процесс дегазации регулируется заслонкой 8 отверстия между внешним 1 и внутренним баком 2. Чем больше насос качает рабочую жидкость, тем больше заслонка 8 открывает отверстие, тем больше образуется перепад давления (создается разряжение) и соответственно эффективней процесс дегазации рабочей жидкости.
