Устройство автомобильной подвески

Материалы » Ходовая часть. Балансирующая подвеска ЗИЛ 131 » Устройство автомобильной подвески

Передняя подвеска состоит из двух продольных полуэллиптических рессор, работающих совместно с двумя телескопическими амортизаторами. Задняя подвеска автомобилей ЗИЛ – 131 и ГАЗ – 53А состоит из двух продольных полуэллиптических рессор с дополнительными рессорами. Рессоры служат для смягчения толчков при наезде на различные неровности дороги. На грузовые автомобили устанавливают листовые рессоры, которые состоят из пакета упругих стальных полос различной длины. На передних концах рессор автомобиля ЗИЛ – 131 прикреплены съёмные подушки, которыми рессоры закреплены к раме с помощью пальцев. Задние концы рессор опираются на съёмную подушку и при изменении длины скользят по ней (рис3).

Рессоры автомобиля ГАЗ – 53А закреплены к раме кронштейнами с резиновыми подушками. Концы рессор с подушками зажаты в кронштейнах рамы. Удлинение рессор при их прогибе происходит за счёт задних концов, так как передние концы рессор упираются в дополнительные резиновые подушки. Рессоры прикреплены к кожухам ведущих мостов или к оси стремянками. Листы в рессорах автомобиля ГАЗ – 53А крепятся и центрируются стяжными болтами, а чтобы не происходило бокового смещения, листы закреплены хомутиками.

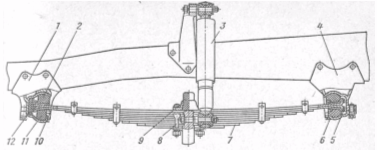

Рис. 3 Передняя подвеска автомобиля ЗИЛ – 131

1 – кронштейн; 2 – резиновая опора; 3 – амортизатор; 4 – кронштейн; 5 – чашка; 6 – крышка; 7 – листовая рессора; 8 – стремяночный болт; 9 – резиновый буфер;; 10 – чашка; 11 - резиновая опора; 12 – торцовая резиновая опора.

У автомобилей ЗИЛ – 131 и КамАЗ вместо стяжного болта в листах рессор выштампованы продольные выступы и углубления, которые препятствуют смещению листов рессор во время работы.

Кроме основных задних рессор, на автомобилях ЗИЛ – 131 и ГАЗ - 53А установлены дополнительные рессоры, которые закреплены вместе с основной рессорой стремянками, а концы находятся против полок опорных кронштейнов. В разгруженном автомобиле дополнительные рессоры не работают, а при нагрузке, упираясь концами в кронштейны, несут нагрузку вместе с основными рессорами. В листовой рессоре между её отдельными листами возникает трение. Чтобы уменьшить величину этого трения, поверхность листов рессор смазывают графитной мазью. Пальцы рессор смазывают смазкой УС – 1 только в том случае, если втулки металлические. Резиновые втулки не смазывают.

Задняя подвеска автомобиля ЗИЛ 131 (рис. 4) балансирная на двух продольных полуэллиптических рессорах.

Рис. 4 Задняя подвеска грузового автомобиля ЗИЛ-131

1,2,8, 9 – кронштейн; 3 – рессорная стремянка; 4, 7 – листовая рессора; 5, 6 – подрессорник; 10 – сухарь; 11 – палец сухаря; 12 – вкладыш; 13 – накладка; 15 – втулка; 16 – стремянка; 17 – прокладка; 18 – съемное ушко.

Подвеска выполненная из двух продольных полуэллиптических листовых рессор 7 и двух подрессорников 5. Подрессорник размещен сверху основной рессоры и совместно с ней прикреплен к балке заднего моста с помощью рессорных стремянок 3 и накладок 4 и 13. Между основной рессорой и подрессорником установлен промежуточный лист 6. Для передачи нагрузки на подрессорник к раме приклепаны кронштейны 2 и 8. Передний конец основной рессоры неподвижный. Он прикреплен к раме в кронштейне 1 с помощью съемного ушка 18 и гладкого шарнира, состоящего из пальца 14 и втулки 15, которая запрессована в ушко. Ушко 18 закреплено на коренном листе, на прокладке 17 двумя болтами и стремянкой 16. Задний конец рессоры скользящий, он свободно установлен в кронштейне 9, приклепанном к раме, и опирается на сухарь 10. К заднему концу рессоры приклепана накладка, предохраняющая от износа коренной лист. Для предохранения от износа стенок кронштейна на пальце 11 сухаря установлены вкладыши 12.
