Проектирование стенки лонжерона
Страница 2

Материалы » Проектирование конструктивно-силовых элементов и систем стратегического военно-транспортного самолета TAR-1 » Проектирование стенки лонжерона

=0,7 (мм).

3) технологичности – для алюминиевых сплавов ³3 мм.

Выберем оптимальное значение по массе из возможной области значений, удовлетворяющее всем условиям: =3 мм.

Ширину полки выберем из условия долговечности и прочности заклепочного шва: шаг заклепок – t=4dз; расстояние от заклепок до любого края – С=1,5dз; расстояние между рядами заклепок – a=2dз; где dз=4 мм – диаметр заклепок. Несложно определить ширину полки: если учесть что на каждой полке по два шва, то – b=2×С+а=3×dз+2dз=5dз=20 (мм).

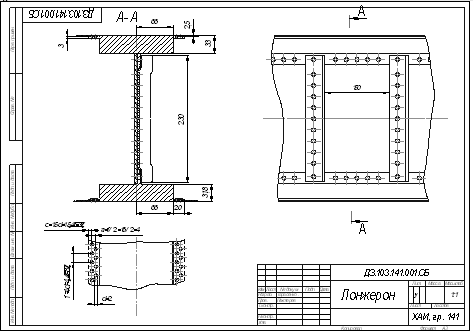

Спроектированный лонжерон покажем на рис. 17.

Рис. 17.

2.2 Проектирование участка панели

2.2.1 Исходные данные

L=700 мм – расстояние между нервюрами;

b1=100 мм – расстояние между ребрами;

Материал – В95Т2.

Расчет будем производить для двух сечений с различными значениями приведенной толщины панели:

а) d0=6 мм;

б) d0=11 мм.

Страницы: 1 2
