Интервал попутного прибытия используется как на двухпутных, так и на однопутных участках, оборудованных автоблокировкой (Д-Е и Е-Ж).

Интервалом попутного прибытия называется минимальный промежуток времени от момента прибытия поезда одного направления на раздельный пункт до момента проследования поездом попутного направления этого же раздельного пункта. Лечение паралича лицевого нерва в Алматы на http://igolki.kz.

Схемы расположения поездов на графике и раздельном пунктах представлены на рис. 11, 12.

Рис. 11 – Схема расположения поездов на графике

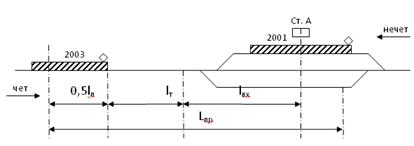

Рис. 12 – Расположение поездов на раздельном пункте

Время на проследование поездом расчетного расстояния Lпр определяется по формуле:

Порядок и продолжительность операций при расчете данного интервала – рис.13

Операция

Время, мин

На опер.

0 1 2 3 4 5

Контроль прибытия поезда № 2001

0,3

Приготовление маршрута проследования поезда № 2003

1

Открытие входного и выходного сигналов поезду № 2003

0,1

Проследование поездом № 2003 Lпр

3,43

Продолжительность интервала

4,83

Рис. 13 – График расчета интервала Lпп при автоблокировке и электрической централизации стрелок и сигналов

Расчет интервала попутного прибытия выявил его значение, равное 4,83 мин, округляем результат до 5 мин.

Интервал попутного отправления

Аналогично интервалу попутного прибытия используется на двухпутных и на однопутных участках, оборудованных автоблокировкой (Д-Е и Е-Ж).

Интервалом попутного отправления называется минимальный промежуток времени от момента проследования или отправления поезда с раздельного пункта до момента отправления поезда попутного направления с этого же раздельного пункта.

Рис. 14 – Схема расположения поездов на графике

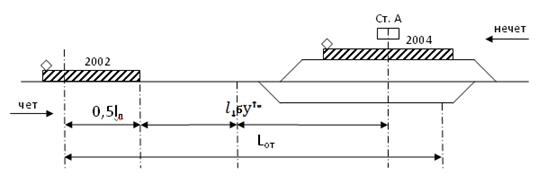

Рис. 15 – Расположение поездов на раздельном пункте

Время, необходимое для проследования поездом расстояния Lот, рассчитывается по формуле:

,

Операция

Время, мин

На опер.

0 1 2 3 4 5 6

Приготовление маршрута проследования поезда № 2002

1

Контроль прибытия поезда № 2004

0,3

Приготовление маршрута проследования поезда № 2004

1

Открытие входного и выходного сигналов поезду № 2004

0,1

Проследование поездом № 2004 Lпр

5,88

Продолжительность интервала

6,48

Рис. 16 – График расчета интервала Iпо при автоблокировке и электрической централизации стрелок и сигналов

Согласно результатам графика интервал попутного отправления равен 6,48 мин, полученный результат округляем до 7 мин.
