Предназначены для очистки твердых покрытий транспортных сооружений. Они также могут применяться для уборки бетонных и асфальтированных промышленных площадок и проездов, очистке ремонтируемых участков дорог от остатков удаленного покрытия. Рабочий процесс подметально-уборочной машины складывается из подметания поверхности, сбора смета в накопителях, транспортирования к месту захоронения отходов и опорожнения накопителя. Затем цикл операций повторяется.

По типу рабочих органов подметально-уборочные машины делятся на бесщеточные (вакуумные, пневматические), щеточные и комбинированные (щеточно-вакуумные, щеточно-пневматические). Наиболее распространены при летней уборке улиц и дорог щеточные подметально-уборочные машины, которые монтируют на автомобильных и специальных шасси, а также на прицепах. По методу обеспыливания щеточные подметально-уборочные машины (конические и транспортные щетки) делятся на машины с мокрым (с помощью воды) и сухим обеспыливанием (за счет отсасывания пыли воздушной струей) Конические щетки используют для подметания прилотковой зоны, а транспорт - для транспортирования смета в бункер. В качестве материала для ворса щеток используют металлическую (стальную) проволоку и синтетическое моноволокно.

По системе транспортирования смета в бункер (рис. 3) они подразделяются на машины с прямым забрасыванием смета в мусоросборник, с механической двух- и трехступенчатой подачей смета, с пневматическим транспортированием смета.

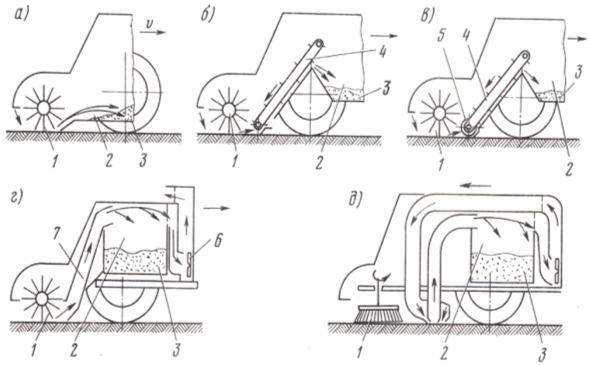

Рисунок 3 - Схемы систем транспортирования смета

а - прямое забрасывание смета в бункер; б - механическая двухступенчатая подача смета; в - то же, трехступенчатая, г, д - пневматическое транспортирование смета: 1 - щетка, 2 - бункер для смета, 3 - смет, 4 – конвейер, 5 - шнек 6 – вентилятор, 7 - всасывающий рукав

Главным рабочим органом подметально-уборочной машины является щетка. Наиболее распространены щетки цилиндрические с горизонтальной осью вращения и размещением ворса на цилиндрической поверхности, и торцевые, с осью, круто наклоненной к дневной поверхности, и ворсом на нижнем торце. Существуют, но встречаются гораздо реже, щетки конические, с углом при вершине до 60° и расположением ворса на конической поверхности, и ленточные, у которых ворс закреплен на внешней стороне цепи, огибающей натяжное колесо и ведущую звездочку.

Рисунок 4 - Типы щеток

а - цилиндрическая, б - коническая, в - ленточная, 1 - сплошная навивка ворса. 2 - ворс - метелкой. 3 - ворс - пучком

Торцовые и конические щетки применяют для очистки придорожных лотков, отличающихся небольшими поперечными размерами и сложной формой очищаемой поверхности.

Цилиндрическими щетками выполняют основной объем работ по очистке твердых покрытий дорог, тротуаров, промплощадок и аэродромных полос. Они устанавливаются под углом к направлению движения машины между ее осями или перпендикулярно - за колесами задней оси. Первая схема применяется на универсальных машинах, которые в теплый сезон используются как подметально-уборочные и поливомоечные, а в холодное время года - как снегоуборочные и антигололедные.

Вторая схема свойственна специализированным подметально-уборочным машинам, не предназначенным для переоснащения сезонным оборудованием. Лотковые щетки устанавливаются с одного или обоих боков машины и наклоняются таким образом, чтобы ворс очищал покрытие с внешней стороны машины, отбрасывая смет от края лотка под машину (рис. 5). Линейная скорость ворса щеток может совпадать со скоростью поступательного движения машины или быть противоположной.

Страницы: 1 2 3
