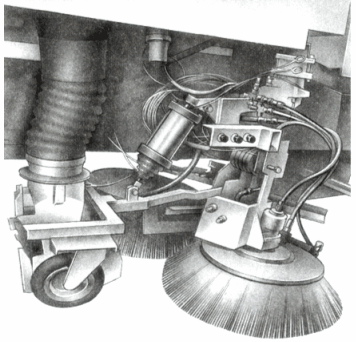

Рисунок 5 - Торцевая лотковая щетка устанавливается под углом к очищаемой поверхности

Перенос смета с покрытия в накопительный бункер или контейнер может осуществляться несколькими способами. При одноступенчатой схеме смет забрасывается в бункер цилиндрической щеткой, придающей его частицам скорость, достаточную для подъема к загрузочной щели. Если бункер расположен перед щеткой, смет отрывается от ворса щетки сразу же после выхода его из контакта с поверхностью (так называемый прямой заброс), если сзади - ворс поднимает его по передней цилиндрической стенке кожуха и далее смет по инерции попадает в бункер (обратный заброс). Обычно такие схемы применяются в малогабаритных и универсальных машинах, где нет места для специального устройства загрузки бункера. Специализированные и большеразмерные универсальные машины оборудуются механическими или пневмовакуумными устройствами загрузки бункера.

Механические устройства представляют собой шнековые, ленточные, скребковые конвейеры или их комбинации, эвакуирующие смет из лотка, в который он сметается щеткой, в контейнер или бункер. Лотковые щетки, подметая дорожное покрытие, подают смет к середине машины, в зону действия главной цилиндрической щетки, которая подметает расположенную перед ней полосу покрытия и направляет весь смет на приемный лоток. С приемного лотка смет переносится в бункер механическим устройством.

Пневмовакуумные устройства работают по принципу пылесоса, к всасывающему соплу которого смет подается непосредственно щеткой (как правило, торцовой) либо шнековым или скребковым конвейером, подающим смет от щеток по приемному лотку.

Лопасти вспомогательного шнека в зоне всасывающего сопла переходят в две радиальные лопасти, сообщающие смету дополнительную скорость, совпадающую с направлением транспортирующей струи воздуха. Отделение смета от воздуха происходит в бункере благодаря резкому изменению направления и скорости воздушной струи, после чего воздух дополнительно очищается фильтрами от мелкодисперсных частиц пыли.

Обеспыливание зоны работ щеток происходит за счет увлажнения воздуха системой орошения. В современных машинах привод щеток, конвейеров и вакуумных насосов осуществляется гидрообъемной трансмиссией, а в более старых конструкциях - частью гидрообъемной, частью механической трансмиссией, состоящей из раздаточных коробок с карданными валами и цепными передачами.

Современные машины с пневмовакуумными загрузочными системами и полностью гидрофицированным приводом дороже и сложнее в эксплуатации, но обеспечивают лучшее качество уборки с большей производительностью и более соответствуют городским условиям, предъявляющим повышенные требования к бесшумности транспорта.

Подметально-уборочная машина ПУ-53 (рис. 6) работает с увлажнением подметаемой полосы и с механическим транспортированием смета в контейнер. Специальное оборудование состоит из подметального устройства, конвейера со шнековыми питателями, контейнеров для смета и его распределителя, системы увлажнения, механизмов привода рабочих органов и управления ими.

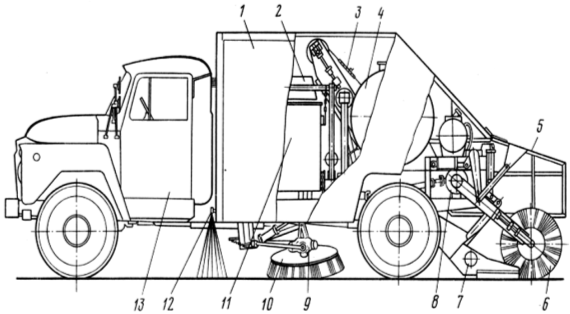

Рисунок 6 – Подметально-уборочная машина ПУ-53

1 - кузов; 2 - распределитель смета: 3 - цепь со скребками, 4 - бак для воды; 5 - крышка кузова; 6 - цилиндрическая щетка; 7 - короб шнеков; 8 - конический редуктор, 9 - червячный редуктор с гидромотором; 10 - лотковая щетка. 11 - контейнер для смета; 12 - увлажнитель; 13 - базовое шасси
