Зубчатый редуктор (от лат. reductor — отводящий назад, приводящий обратно) – это механизм с зубчатой передачей, входящий в приводы машин и служащий для снижения угловых скоростей ведомого вала с целью повышения крутящих моментов.

Какие различают виды зубчатых редукторов?

Редукторы делятся на цилиндрические (оси ведущего и ведомого валов параллельны), конические (оси валов пересекаются).

По числу пар передач редукторы делятся на одноступенчатые и многоступенчатые.

Одноступенчатый цилиндрический редуктор обычно применяют при передаточном числе и ≤ 7.

Двухступенчатые цилиндрические редукторы обычно применяются при передаточных числах и ≤ 40. Первая (быстроходная) ступень редуктора во многих случаях имеет косозубые колеса; тихоходная ступень может быть выполнена с прямозубыми колесами. Не менее часто применяют редукторы, у которых обе ступени имеют колеса одинакового типа (прямозубые, косозубые и шевронные).

Трехступенчатый цилиндрический редуктор обеспечивает передаточное число и ≤ 150 и выше. Достоинство данной схемы симметричное расположение зубчатых колес всех ступеней.

Коническо-цилиндрический двухступенчатый редуктор– это разновидность редуктора по конструктивному выполнению рабочих элементов.

Как определяют передаточное число и КПД редукторов?

Передаточным числом редуктора называется отношение числа зубьев колеса к числу зубьев шестерни

image005.

Передаточное число редуктора равно произведению передаточных чисел ступеней

image007.

КПД редуктора:

ɳ% = Pr/Pa

где Pr – отдаваемая мощность, а Pa – потребляемая мощность.

Приведите 3-4 схемы редукторов различных типов.

Снимок

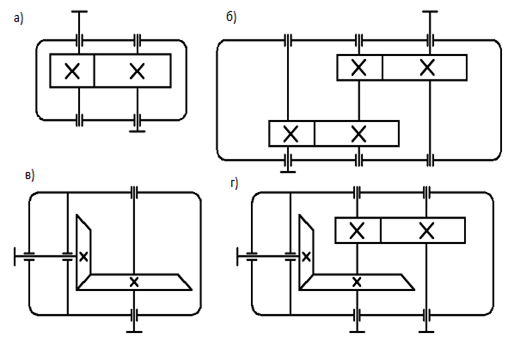

Схема редукторов: а — одноступенчатый цилиндрический; 6 — двухступенчатый цилиндрический; в — конический; г — коническо – цилиндрический.

30.. Из каких узлов состоят грузовые автомобили и колесные тракторы? Приведите их кинематические схемы и объясните назначение сцепления, коробки передач, карданного вала, главной передачи и дифференциала

Основными частями грузового автомобиля являются двигатель, кузов и шасси.

Шасси включает силовую передачу (трансмиссию), несущую раму, на которой установлены двигатель, кабина, передний и задние мосты с пневмоколесами, упругая подвеска, соединяющая мосты с рамой, механизм управления и электрооборудование.

Трактор состоит из рамы, силовой передачи, колесного движителя и управления. Кроме того, все тракторы комплектуются гидравлической системой для привода навесного или прицепного рабочего оборудования.

Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок.

Назначение коробки передач - изменять крутящий момент, подводимый к ведущим колесам, и направление вращения колес (задний ход). Кроме того, коробка передач позволяет разобщать коленчатый вал двигателя с карданным валом (а значит и с ведущими колесами) при работе двигателя на холостом ходу (при запуске, прогреве, движении накатом и т.д.).

Главная задача карданного вала — передать крутящий момент от одного агрегата к другому, оси валов которых между собой могут не только не совпадать, но и работать при постоянно изменяющихся межосевых расстояниях и к тому же в разных вертикальных и горизонтальных плоскостях.

Главная передача — зубчатый или цепной механизм трансмиссии автомобилей и других самоходных машин, служащий для передачи крутящего момента к ведущим колёсам.

Назначение дифференциала в автомобилях:

· позволяет ведущим колёсам вращаться с разными угловыми скоростями;

· неразрывно передаёт крутящий момент от двигателя на ведущие колёса;

· в сочетании с главной передачей служит дополнительной понижающей передачей.

грзмашина

трактор

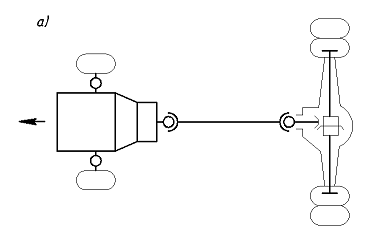

а) силовая передача грузового автомобиля с колесной формулой 4х2;

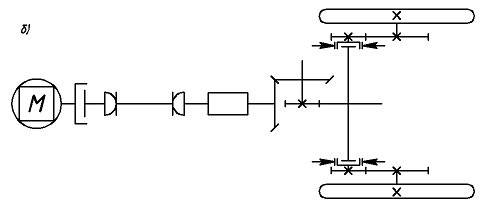

б) силовая передача колесного трактора.

53. Назначение, рабочее устройство, рабочий процесс, рабочие размеры, основные технико-эксплуатационные показатели одноковшовых экскаваторов с рабочим оборудованием прямой и обратной лопат, драглайна, погрузчика, грейфера, планировщика

Одноковшовый экскаватор — землеройная машина циклического действия для разработки (копания), перемещения и погрузки грунта. Рабочим органом является подвижный ковш, закреплённый на стреле, рукояти или канатах.

По назначению делят на строительные, строительно-карьерные, карьерные, вскрышные, туннельные и шахтные.

Независимо от вида рабочего оборудования все одноковшовые экскаваторы имеют структурно одинаковую базовую часть, состоящую из нижней рамы с ходовым устройством и поворотной платформы с кабиной, силовой установкой и противовесом.

Рабочий процесс одноковшового экскаватора (экскавация) состоит из последовательно выполняемых операций: отделения грунта от массива, заполнения им ковша, транспортирования грунта в ковше к месту разгрузки, разгрузки грунта из ковша, возвращения последнего в забой на исходную позицию.

Главным параметром одноковшового экскаватора является вместимость ковша.

Номер размерной группы

Объем ковша (геометрический) м3

0

менее 0,1

1

0,15-0,4

2

0,25-0,6

3

0,3-1,0

4

0,65-1,6

5

1,2-2,5

6

1,6-4

7

2,5-6,3

8

5-10

Прямая лопата - основное рабочее оборудование для разработки (копания) грунта выше уровня стоянки экскаватора. Ковш прямой лопаты закреплен на рукояти. Рукоять в свою очередь шарнирно закреплена на стреле. Стрела шарнирно закреплена на поворотной платформе машины. У гидравлических экскаваторов ковш на рукояти закреплён подвижно - разгрузка ковша обеспечивается его опрокидыванием с помощью гидроцилиндра. У механических экскаваторов положение ковша относительно рукояти в процессе работы не меняется - разгрузка ковша выполняется при открывании его днища. Копают грунт в направлении от экскаватора. Применяется для добычи полезных ископаемых и погрузочных работ.

Обратная лопата - основное рабочее оборудование для разработки (копания) грунта ниже уровня стоянки экскаватора. Применяется при копании котлованов, траншей, при планировании откосов и отсыпке насыпей. Может применяться для погрузочных работ. При работе обратной лопатой грунт копают в направлении к экскаватору. Гидравлические экскаваторы с обратной лопатой могут разрабатывать грунт и выше уровня своей стоянки, правда, с меньшей эффективностью, чем прямая лопата.

Драглайн — рабочее оборудование с ковшом, гибко подвешенным на канатах. Применяется для разработки грунта ниже уровня стоянки экскаватора. Грунт копают в направлении к экскаватору. Применяется при разработке котлованов, отсыпки насыпей, добычи полезных ископаемых, дноуглубительных работ на водоёмах.

Драглайн имеет наибольшие радиус и глубину копания, а также наибольшую погрузочную высоту по сравнению с другими типами рабочего оборудования.

Для работы с драглайном гидравлического экскаватора на него устанавливают двухбарабанную главную лебедку с приводом от гидросистемы.

Переоборудования базовой машины механического экскаватора при работе драглайном не требуется.

Погрузчики эффективно применяют для погрузки дробленых и сыпучих материалов. При загрузке ковша последний перемещают по подошве осыпающегося откоса, работая на малых высотах. По условиям устойчивости машины, и наилучшего использования энергетических параметров ее силовой установки на этих работах можно применять ковши повышенной вместимости (в 1,5-2 раза больше вместимости ковшей прямых лопат).

Грейфер используется для разработки узких глубоких котлованов (колодцев), выполнения погрузочно-разгрузочных работ. Грейферами могут оборудоваться как гидравлические, так и механические экскаваторы.

У гидравлических экскаваторов грейфер закрепляется на рукояти вместо ковша и имеет гидравлический привод челюстей. Грейфер может закрепляться и на напорной штанге, обеспечивающей его заглубление в котлован на 6 метров (для экскаваторов, выпускаемых в СНГ) и более. Напорная штанга представляет собой телескопическую стрелу, монтируемую на экскаватор вместо рукояти.

У механических экскаваторов грейфер подвешивается на канатах.

Разновидностью обратной лопаты, предназначенной для планирования откосов в дорожном, мелиоративном и ландшафтном строительстве, называют планировщик откосов. Он обеспечивает перемещение режущей кромки ковша относительно грунта по прямой, направленной под заданным углом к горизонту. Для этого на гидравлический экскаватор устанавливается система автоматизированного управления (гидравлическая или электронная), обеспечивающая согласованное движение стрелы, рукояти и ковша. В качестве планировщика откосов нашли применение экскаваторы с телескопической стрелой. Струг также используется для планировочных работ. Устанавливается на механические экскаваторы. Представляет собой стрелу, по которой канатом перемещается тележка, с закреплённым на ней ковшом. Угол планирования определяется углом наклона стрелы. Направление копания стругом можно изменять перестановкой ковша относительно тележки.
