Система питания двигателя сжиженным газом. Карбюратор К-126 Г. Работа четырехтактного двигателя
В газобаллонной установке на сжиженном газе (СГ) автомобиля ГАЗ-2417 (рисунок 1) баллон 5 размещается в багажнике автомобиля. На нем монтируются датчик 6 указателя уровня сжиженного газа и объединенные в один узел расходный вентиль 7 жидкостной фазы и расходный вентиль 9 паровой фазы, а также газонаполнительное устройство 8 с вентилями, обратными и предохранительными клапанами. Конструктивно объединены, также, редуктор 7 с испарителем и газовым фильтром 12 с электромагнитным клапаном.

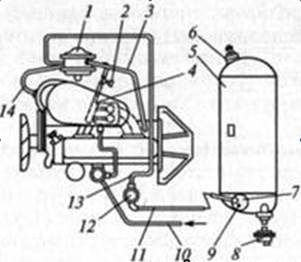

Рисунок 1. - Схема газобаллонной установки для работы на СГ автомобиля ГАЗ-2417:
1 - редуктор; 2 - регулировочный винт; 3, 14 - шланги охлаждающей жидкости; 4 - смесительное устройство; 5 - баллон; 6 - датчик указателя уровня газа; 7 - расходный вентиль жидкостной фазы; 8 - газонаполнительное устройство; 9 - расходный вентиль паровой фазы; 10 - бензиновый трубопровод; 11, 13 - газовые трубопроводы; 12 - газовый фильтр.
СГ под избытком давления из баллона 5 поступает через расходные вентили 7или 9 по трубопроводу 11 в газовый фильтр 12. Из фильтра очищенный газ по трубопроводу 13 поступает в двухступенчатый редуктор 1, в испарителе которого происходит одновременное испарение СГ и понижение его давления до 0,10...0,15 МПа. Для испарения газа используется нагретая жидкость системы охлаждения двигателя, которая поступает в испаритель из головки цилиндров через шланг 3 и сливается из него через шланг 14 в трубопровод отопителя кузова. Из редуктора 7 газ по шлангу через регулировочный винт 2 поступает в смесительное устройство 4 и через форсунки - в карбюратор-смеситель, где приготавливается горючая смесь, необходимая для данного режима работы двигателя.
Газобаллонная установка позволяет полноценно работать автомобилю ГАЗ-2417 как на СГ, так и на бензине, который поступает к двигателю по трубопроводу 10 из топливного бака.
Газовая система питания включает в себя устройства, предназначенные для подогрева и испарения газового топлива, понижения давления СГ до давления, близкого к атмосферному, приготовления и подачи газовоздушной смеси на всех режимах работы двигателя. Эти устройства обеспечивают также прекращение подачи газа при любой остановке двигателя.
Испаритель. Для превращения сжиженного газа в газообразное состояние перед поступлением его в редуктор служит испаритель. Для испарения газа может быть использована теплота жидкостной системы охлаждения двигателя, теплота отработавших газов или система электрического подогрева. Испаритель обеспечивает нормальную работу двигателя на всех режимах и в любое время, года при температуре охлаждающей жидкости 80°С и выше. Сжиженный газ, превращенный в газообразное состояние, поступает через фильтр к газовому редуктору.
Фильтры газа. Для очистки газа от механических примесей применяют фильтры газа. Сжиженный газ от механических примесей может очищаться как в жидкой, так и в паровой фазе, но улавливание смолистых веществ и сернистых соединений возможно только в паровой фазе газа. Для этих целей в газобаллонной установке автомобиля применяют фильтр с войлочными кольцами и сетчатый фильтр, которые устанавливают в магистрали после испарителя. Фильтр газа (рисунок 2) на автомобиле ГАЗ-2417 объединен в одном корпусе с электромагнитным клапаном и устанавливается на трубопроводе жидкой фазы газа. Фильтрующим элементом служат чередующиеся сетчатые и войлочные шайбы.
Рисунок 2. - Фильтр газа с электромагнитным клапаном для СГ:
1 - стяжной болт; 2 - стакан; 3 - фильтрующий элемент; 4 - корпус; 5 - электромагнитный клапан.
Газовый редуктор. Для понижения (редуцирования) давления сжатого или сжиженного газа до давления, близкого к атмосферному, используют газовый редуктор.

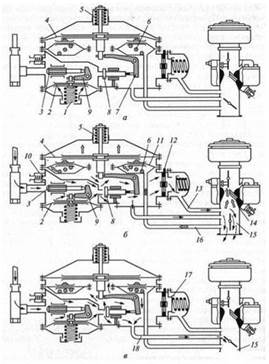

Рисунок 3. - Схема работы двухступенчатого газового редуктора автомобиля ГАЗ-2417:
а - при неработающем двигателе; б - при нагрузочном режиме двигателя; в - на холостом ходу; 1, 5, 6 - пружины; 2 - мембрана первой ступени; 3 - клапан первой ступени; 4 - мембрана второй ступени; 7 - двуплечий рычаг второй ступени; 8 - клапан второй ступени; 9 - двуплечий рычаг первой ступени; 10 - предохранительный клапан; 11 - разгрузочное устройство; 12 - дозирующее устройство; 13, 16, 18 - соединительные газовые трубки; 14 - карбюратор-смеситель; 15 - впускной газопровод; 17 - обратный клапан.
Дозирующе-экономайзерное устройство. Дозирование газа осуществляется в дозирующе-экономайзерном устройстве. Оно позволяет регулировать качество горючей смеси в соответствии с режимами работы двигателя. Подача газа регулируется таким образом, чтобы на частичных нагрузках двигатель работал на обедненных смесях, позволяющих получить наилучшую экономичность и минимальную токсичность отработавших газов. При полном открытии дроссельных заслонок (в режиме максимальной мощности двигателя) горючая смесь при помощи экономайзерного устройства обогащается.
Рисунок 4. - Схема работы дозирующего экономайзерного устройства:
1, 2 - жиклеры соответственно экономичной и мощностной регулировок; 3 клапан; 4, 6 - пружины; 5 - мембрана.
В дозирующе-экономайзерное устройство пневматического типа (рисунок 4) входят жиклеры экономичной 1 и мощностной 2 регулировок, клапан 3, мембрана 5 и пружины 4 и 6. Работа экономайзерного устройства осуществляется под действием разрежения, создаваемого во впускном газопроводе.
Опишите работу карбюратора К-126 Г на средних и полных нагрузках, ответ поясните схемой
Работа карбюратора при средних нагрузках двигателя.
На средних нагрузках от двигателя требуется получение максимальной экономичности, так как нужное увеличение мощности может быть получено за счет увеличения открытия дроссельной заслонки. В карбюраторе К-126 Г это осуществляется следующим образом.

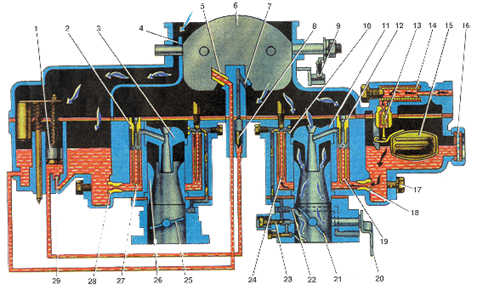

Рисунок 1. - Схема работы карбюратора К-126 Г на средних нагрузках:
1 - ускорительный насос; 2 - главный воздушный жиклер вторичной камеры; 3 - малый диффузор вторичной камеры; 4 - балансировочный канал; 5 - распылитель экономайзера; 6 - воздушная заслонка; 7 - распылитель ускорительного насоса; 8 - нагнетательный (выпускной) клапан; 9 - кулисный механизм воздушной заслонки; 10 - воздушный жиклер холостого хода; 11 - малый диффузор первичной камеры; 12 - главный воздушный жиклер первичной камеры; 13 - топливный клапан; 14 - топливный фильтр; 15 - поплавок; 16 - смотровое окно; 17 - сливная пробка; 18 - главный топливный жиклер первичной камеры; 19 - эмульсионная трубка первичной камеры; 20 - рычаг привода дроссельных заслонок; 21 - дроссельная заслонка первичной камеры; 22 - переходное отверстие холостого хода; 23 - винт регулировки качества смеси; 24 - топливный жиклер холостого хода 25 - дроссельная заслонка вторичной камеры; 26 - большой диффузор; 27 - эмульсионная трубка вторичной камеры; 28 - главный топливный жиклер вторичной камеры; 29 - обратный (впускной) клапан.
При средних нагрузках двигателя воздушная заслонка 6 карбюратора полностью открыта, а дроссельные заслонки открываются последовательно, в зависимости от величины нагрузки. Рычаги, связывающие оси дроссельных заслонок первичной и вторичной камер, обеспечивают полное открытие дроссельной заслонки 25 вторичной камеры после двух третей хода дроссельной заслонки 21 первичной камеры.
При средних нагрузках открывается только дроссельная заслонка первичной камеры, а дроссельная заслонка вторичной камеры полностью закрыта. По мере увеличения угла открытия дроссельной заслонки (увеличения нагрузки) расход топлива через систему холостого хода уменьшается, а через главную дозирующую систему - увеличивается. Движение топлива к каналам системы холостого хода происходит так же, как было указано выше. В компенсационный колодец топливо поступает через главный топливный жиклер 18.
Уровень топлива в компенсационном колодце при этом сначала понижается за счет действия системы холостого хода, а затем за счет увеличения разрежения в диффузоре 11 начинает повышаться. При достаточных разрежениях через отверстия в эмульсионной трубке 19 поступает тормозной воздух, прошедший через воздушный жиклер 12. Таким образом, необходимая характеристика работы главной дозирующей системы достигается за счет совместной работы главного воздушного 12 и главного топливного 18 жиклеров, а также определяются величиной и расположением отверстий в эмульсионной трубке 19.
Образовавшаяся эмульсия подхватывается и распыляется воздушным потоком, проходящим в диффузоре 11с большой скоростью. Перемешиваясь с воздухом в большом диффузоре, горючая смесь поступает в смесительную камеру, где в щели между стенкой камеры и дроссельной заслонкой вторично распыляется и поступает во впускную трубу двигателя.
С увеличением расхода воздуха при увеличении нагрузки или повышении числа оборотов коленчатого вала двигателя расход топлива возрастает. При нагрузках выше средних начинает открываться дроссель 25 вторичной камеры.
Таким образом, при средних нагрузках необходимый состав смеси обеспечивается системой холостого хода и главной дозирующей системой первичной камеры. При нагрузках выше средних к ним дополнительно подключаются переходная система и главная дозирующая система вторичной камеры. Работают они аналогично системам первичной камеры.
Работа карбюратора при полной нагрузке двигателя.

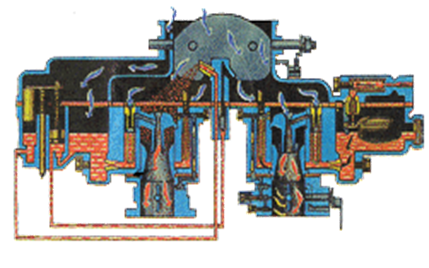

Рисунок 2. - Схема работы карбюратора К-126 Г при полной нагрузке.
При полных нагрузках от двигателя требуется получение максимальной мощности, что возможно лишь в том случае, если в карбюраторе будет приготовлена обогащенная смесь, которая сгорает в цилиндре двигателя быстро, но неполно, в связи, с чем на этом режиме происходит некоторая потеря экономичности по сравнению с частичными нагрузками. При полной нагрузке двигателя воздушная заслонка 6, дроссельные заслонки 21 и 25 полностью открыты. Топливо под действием разрежения в малых диффузорах 3 и 11 из поплавковой камеры поступает в колодцы эмульсионных трубок 27 и 19 через топливные жиклеры 28 и 18. Поддержание необходимого состава смеси при увеличении расхода воздуха (увеличении числа оборотов коленчатого вала двигателя) осуществляется торможением топлива воздухом, поступающим в колодцы эмульсионных трубок через воздушные жиклеры 2 и 12. Образовавшаяся в колодцах эмульсионных трубок эмульсия, проходя через малые диффузоры, распыляется воздушным потоком. Схема работы карбюратора К-126 Г на режиме полной мощности показана на рисунке 2.
