Измерение пройденного пути автомобиля

Путь, пройденный автомобилем, измеряется не непосредственно, а путем пересчета по известному числу оборотов «пятого» колеса и его радиусу качения. Обороты прицепного, измерительного колеса фиксирует датчик, который замыкает измерительную электрическую цепь два раза за один оборот колеса. В качестве датчика использован геркон типа КЭМ – ЗА, установленный непосредственно в корпусе тахогенератора (рис. 8).

Для регистрации оборотов «пятого» колеса используется импульсный электрический счетчик (суммирующие приборы). Для четкого срабатывания импульсного счетчика применяется усилитель постоянного тока на базе транзистора КТ – 829, что позволяет облегчить режим работы контактной группы геркона.

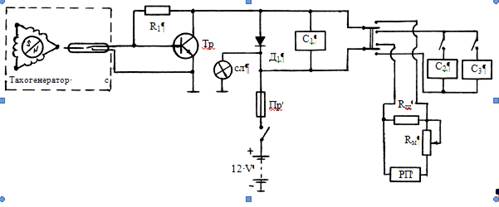

Рис. 8. Электрическая схема канала регистрации импульсов пути, R1 – 3 ком Тр – кт 829 А, Д1 – Д 226 Б Сл – сигнальная лампа, С1; С2; С3 – счетчики импульсов Рп – регистрирующий прибор, Rш – шунтирующее сопротивление Rм – масштабное сопротивление

Принцип действия:

Напряжение постоянного тока В через тумблер Вк1 подается на усилитель сигнала. О включении питания сигнализирует индикаторная лампа СЛ.

Поворот «пятого» колеса вызывает поворот магнитного поля ротора тахогенератора, что способствует замыканию и размыканию контактов геркона. В момент замыкания контактов транзистор закрывается и прерывает питание катушки электромагнитного счетчика С1. При размыкании контактов ток течет через резистор R1 и базовый переход транзистора Тр1 в результате чего транзистор открывается и подает питание на обмотку электромагнитного счетчика С1.

Диод Д применяется для шунтирования обратных выбросов напряжения на электрических обмотках счетчика, которые могут привести к выходу из строя транзистора. При вращении «пятого» колеса циклы включения и выключения повторяются. Счетчик регистрирует число циклов.

Расчет пройденного пути ведется по формуле:

S=L×nк,

где S - пройденный путь;

L - путь пройденный за один оборот «пятого» колеса;

n к - число оборотов «пятого» колеса.

Значение L определяется по формуле:

L=2×p×rк,

где rк - радиус «пятого» колеса.

Значение nк определяется по формуле:

nк=z/2,

где z - количество импульсов зарегистрированных электромагнитным счетчиком пройденного пути.

Примечание: В случае регистрации импульсов гальванометром самописца необходимо чтобы полное сопротивление электрической цепи гальванометра самописца соответствовало сопротивлению прежде включенных приборов. Подбор сопротивления производится сопротивлениями Rш и Rм.

Запись меток пути имеет на ленте самописца вид прямоугольных импульсов, наносимых два раза за один оборот «пятого» колеса.

Питание измерительных цепей

Стабилизатор напряжения автоматически поддерживает напряжение на стороне потребителя с заданной точностью, так как возникает дестабилизирующие факторы, вызывающие изменение напряжения (рис. 9).

Изменение выходного напряжения обусловлено:

1. Нестабильностью питающей цепи;

2. Изменением тока потребляемой нагрузки;

3. Изменением температуры окружающей среды.

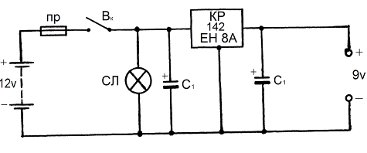

Рис. 9. Схема стабилизатора напряжения 9v для питания измерительных цепей

Применяемый тип стабилизатора, в случае установки его на радиатор охлаждения, обеспечивает стабилизированный ток до 1,5 А согласно техническим условиям на стабилизаторы данного типа.

Описанный комплекс обхватывает лабораторные циклы всех специальностей, связанных с движением АТС.
