Измерение продольных и поперечных ускорений
Страница 2

Материалы » Инструментальное и методологическое обеспечение полигонных и стендовых исследований маневра автотранспортных средств » Измерение продольных и поперечных ускорений

В схеме предусмотрена регулировка амплитуды выходного сигнала. Для этого выход выпрямителя тахогенератора нагружен переменным резистором.

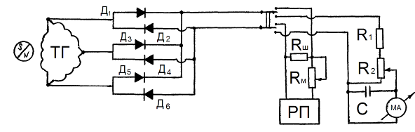

Рис. 7. Электрическая измерительная схема: Д1 – Д2 - Д 226В П – переключатель, R1; R2; R3; - 4.3 кОм Rш – шунтирующее сопротивление, С1; С2; С3; - 1000х25v Rм – масштабное сопротивление

Выходной сигнал снимается с одной из крайних точек потенциометра и его движка.

Визуальный контроль скорости движения производится с помощью микроамперметра (стрелочный прибор). Необходимая максимальная амплитуда сигнала скорости регулируется при тарировке датчика. Эту тарировку периодически надо проверять, поскольку возможно случайное смещение движка потенциометра амплитудного регулятора из-за вибрации в автомобиле. Отклонение стрелки микроамперметра протарировано в км/ч.

Регистрирующий прибор – это измерительный механизм самописца, пишущее устройство, которое вычерчивает на бумажной ленте кривую изменения скорости автомобиля, развернутую во времени. Переключатель служит для перехода с визуального контроля на регистрирующий прибор.
