Магнитная дефектоскопия

Магнитная дефектоскопия, метод дефектоскопии, основанный на исследовании искажений магнитного поля, возникающих в местах дефектов в изделиях из ферромагнитных материалов.

Магнитная дефектоскопия отличается высокой чувствительностью, простотой технологии, наглядностью результатов, незначительными затратами. Метод основан на обнаружении магнитных потоков рассеяния, возникающих при наличии дефектов в намагниченных деталях.

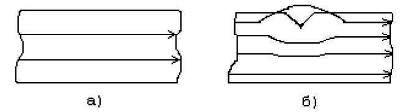

Рисунок 2.7 Распределение магнитных силовых линий по изделию:

а) не имеющему дефект; б) имеющему дефект

При контроле сварных швов на предприятиях по ремонту подвижного состава широко используется магнитопорошковый метод. На контролируемую поверхность намагниченной детали наносится ферромагнитный порошок в виде суспензии с керосином, маслом или же магнитный аэрозоль. Под действием магнитных сил рассеяния, выходящих на поверхность детали в месте дефекта, частицы порошка скапливаются в этом месте. Форма таких скоплений соответствует форме дефекта. Чувствительность магнитопорошкового метода зависит от размеров частиц порошка и методов его нанесения; напряжённости магнитного поля; рода приложенного тока; формы, размера и глубины залегания дефекта; способа намагничивания; состояния поверхности и др.

Намагничивание постоянным током даёт возможность обнаружения подповерхностных дефектов.

При контроле магнитопорошковым методом наилучшим образом выявляются трещины, непровары, несплавления, подрезы.

Практически установлено, что этим методом выявляются поверхностные и подповерхностные дефекты на глубине не более 2 мм с шириной раскрытия от 0,001 мм и глубиной от 0,05 мм. Не исключается возможность выявления относительно крупных дефектов сечением более 2–3 мм2 на глубине 5–6 мм.

Чувствительность магнитопорошкового контроля зависит от шероховатости контролируемой поверхности. Увеличение шероховатости ведет к снижению чувствительности.

Порядок магнитопорошкового контроля включает ряд конкретных операций.

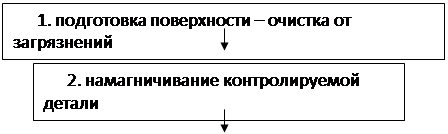

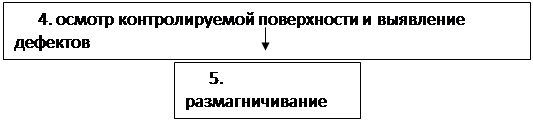

Рисунок 2.8 Порядок магнитопорошкового контроля
