Устройство колёс

Материалы » Ходовая часть. Балансирующая подвеска ЗИЛ 131 » Устройство колёс

Колёса автомобилей ЗИЛ – 131 и ГАЗ – 53А состоят из диска и обода (рис 7). Колёса автомобиля КамАЗ бездисковые. Обод колёс у грузовых автомобилей плоский, имеет два бортовых кольца. Съёмное бортовое кольцо неразрезанное и закреплено на ободе разрезным замочным кольцом.

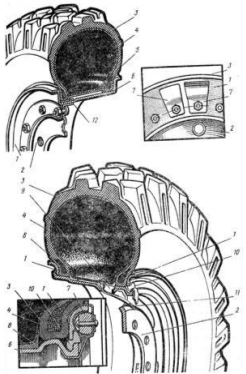

Рис. 7 Колесо автомобиля ЗИЛ 131

1 – бортовое кольцо; 2- диск; 3 – покрышка;4 – камера; 5 – распорное кольцо; 6 – обод; 7 – балансир; 8 – ободная лента;9 - уплотнитель вентильного паза; 10 – замочное кольцо; 11 – вентиль камеры; 12 – посадочное кольцо.

На дисках колёс выполнены конические отверстия, которыми колесо устанавливают на шпильки. Гайки колёс также имеют конус. Совпадением конусов гаек с конусными отверстиями на дисках обеспечивается точная установка колёс.

У грузовых автомобилей на заднюю ось с каждой стороны устанавливают по два колеса. Внутренние колёса закреплены на шпильках колпачковыми гайками с внутренней и наружной резьбой, а наружные колёса – гайками с конусом. Для предотвращения самоотвёртывания гаек при ускорении и торможении автомобиля гайки левой стороны имеют левую резьбу, а гайки правой стороны – правую.

Колёса автомобиля КамАЗ устанавливают на конических поверхностях ступиц колёс и крепят прижимами. Для установки колеса на ступице внутренняя поверхность обода имеет конус. Между ободьями сдвоенных задних колёс установлено проставочное кольцо. Все шпильки колёс автомобиля КамАЗ имеют правую резьбу.

Запасное колесо автомобилей ЗИЛ – 131 и ГАЗ – 53А устанавливают на откидном кронштейне на раме под передней частью грузовой платформы.
