Силовой расчет

Материалы » Ремонт шиномонтажного подъемника RAV 1400 A » Силовой расчет

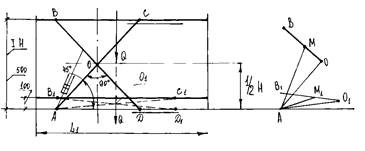

Рассмотрим схему 1:

Схема 1.

В исходном (нижнем) положении платформа поднята над уровнем осей А и Д на 100 мм.

В верхнем положении высота подъема платформы 500 мм.

Оси А и Д находятся на уровне пола, поэтому высота подъема автомобиля над полом 500 мм.

Рассмотрим D и DАМО.

Схема 2.

По условию АО==ОВ==353 мм.

О1К составляет 50 мм при нижнем положении подъемника, когда платформа ВС находится на расстоянии 100 мм плоскости N-N

<M1AK= <O1AK + <M1AO1

<O1AK=arcsin O1K/AO1=arcsin 0,05/0,353;

Из рассмотрения подъемника в верхнем положении

AO=AC/2=H/2=0,25/2×1.41=0,1765м;

ОМ=АО/3=0,1765/3=0,059 м;

<O1AK=arcsin 0.05/0,353=arcsin 0.14

<O1AK=5°40'

<M1O1A=2<O1AK=11°20'

Расчет длины гидроцилиндра:

(1)

где ОМ = 0,059 м,

АО = 0,176 м.

Тогда:

.
