Определение наличной пропускной способности перегонов

Страница 2

Четные поезда пропускаются безостановочно через оба ограничивающих перегон остановочных пункта.

Тпер=tх”+tс+tх¢+tр+tз+tн

Тпер=16+19+1+4+2+1=43 мин

Нечетные поезда пропускаются безостановочно через оба ограничивающих перегон раздельных пункта.

Тпер=tс+tх”+tр+tз+tн+tх¢

Тпер=16+19+1+4+2+1=43 мин

К расчету принимаем 2 вариант, т.к. Тпер=41 мин - минимальное

Согласно действующей Инструкции МПС наличную пропускную способность перегонов определяют по следующим формулам:

а) на однопутных участках с диспетчерской централизацией, пар поездов

N=(1440-tтехн)aнад/[Тпер(1-a(К-1)/К)+2Ia(К-1)/К] , где

tтехн - технологическое “окно” для выполнения работ по текущему содержанию пути (на однопутных участках - 60 мин, на двухпутных - 120мин);

aнад - коэффициент, учитывающий влияние отказов технических устройств на пропускную способность ( 0,92);

К - количество поездов в пакете, примем 2;

a - коэффициент пакетности, равный отношению количества поездов в пакете к общему числу поездов, проследовавших через ограничивающий перегон, принимаем 1.

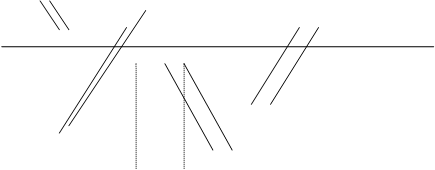

Два поезда прибыли на станцию и остановились, т.е. заняты два пути. По третьему, главному пути, пропускают два поезда - 2002 и 2004 без остановки. Затем отправляют нечетные поезда 2001 и 2003. Итого по станции пропустили 4 поезда, из них в пакете 4, следовательно коэффициент пакетности равен 1.
