Определяем параметры шасси

Материалы » Проектирование конструктивно-силовых элементов и систем стратегического военно-транспортного самолета TAR-1 » Определяем параметры шасси

Базу шасси выбираем из условия хороших эксплуатационных качеств самолета. b=(0.3…0.4)Lф b=16,500м.

Вынос передней опоры и основных стоек определяем таким образом, чтобы при стоянке самолета нагрузка на нее составляла 6-12% от массы самолета. Тогда е = 1.150 м.

Высота шасси определяется из условия обеспечения минимального зазора 200-250 мм между поверхностью ВПП и конструкцией самолета при посадке с креном 4. В данном случае это условие выполняется, так как у самолета с верхним расположением крыла (при посадке с креном 16,47 ) зазор между поверхностью ВПП и конструкцией самолета составляет величину больше 250мм. Колея B должна предотвращать возможность опрокидывания самолета при посадке с креном и движении по аэродрому.

B= 7200м. Угол касания хвостовой части j должен обеспечить хорошие углы атаки j=11,30. Так как главная опора состоит из пяти стоек, то действительный угол касания хвостовой части при взлете/посадке будет меньше.

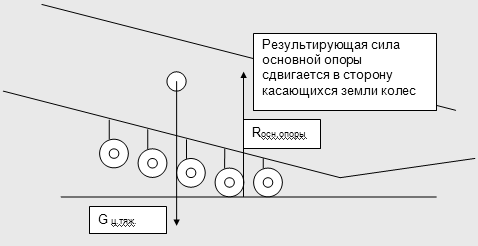

Это происходит из-за того, что при увеличении угла атаки самолета результирующая реакция основной опоры смещается в сторону касающихся земли колес. Это затруднит взлет, зато это явление уменьшает возможность грубой посадки и при этом будет способствовать плавному нагружению стоек.
