Определение схемы местного вагонопотока

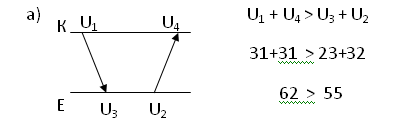

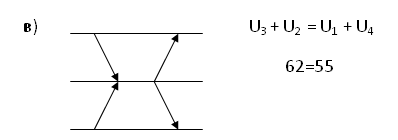

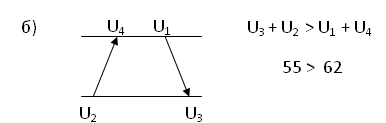

Далее, необходимо определить схему местного вагонопотока. Каждой схеме соответствует уравнение, которое должно быть выполнено.

U1 – выгрузка на нечетном направлении (31 ваг);

U2 – выгрузка на четном направлении (32 ваг);

U3 – погрузка на нечетном направлении (23 ваг);

U4 – погрузка на четном направлении (31 ваг).

Как видно из выше указанных схем и уравнений, условие выполняется в схеме а), следовательно, выбираем первую схему движения местного вагонопотока.

В соответствии с выбранной схемой взаимного расположения поездов, обслуживающих местную работу, и составленной диаграммой местных вагонопотоков строится суточный план-график местной работы.

На плане-графике показывается движение сборных поездов, число отцепленных вагонов под выгрузку и порожних под погрузку, время выполнения грузовых операций с вагонами и прицепка груженых и порожних из-под выгрузки к каждому поезду.
