Снегопогрузчики

машина дорога содержание

Предназначены для эвакуации снежных масс значительной толщины за границы покрытия или в транспортные средства. Их использование наиболее эффективно при уборке снега, складированного в высокие лотковые и придорожные валы или бурты.

Лаповые снегопогрузчики

(рис. 11) используются, в основном, для перегрузки в транспорт снега, собранного плужными снегоочистителями в валы на лотковой части городских улиц. Погрузчики монтируются на специализированных шасси, собранных из стандартных конструкций и агрегатов серийных грузовых автомобилей. Рабочее оборудование состоит из лапового питателя, расположенного перед погрузчиком, и наклонного скребкового конвейера, ориентированного вдоль продольной оси машины.

Рабочие органы расположены в коробе, широкая часть которого с лаповым питателем, загребающим снег в короб, начинается перед машиной, а узкая - с конвейером, проходит над всеми агрегатами машины и выступает так далеко, чтобы под нее мог стать самосвал.

Лапа представляет собой изогнутую металлическую пластину, поставленную на ребро и средней частью шарнирно закрепленную на кривошипе вращающегося диска, установленного в широкой части короба заподлицо с днищем. Штифт в днище короба, входящий в паз в задней части лапы, вынуждает ее переднюю кромку двигаться по эллипсу, подгребая снег от боковых стенок короба к скребковому конвейеру. В приемном лотке короба симметрично установлены две лапы, двигающиеся навстречу со сдвигом по фазе и перекрывающие рабочие зоны друг друга. Снег, сгребаемый лапами к середине приемного лотка короба, попадает на цепной скребковый конвейер, поднимается им к разгрузочному концу и выгружается в кузов самосвала. Наиболее эффективны лаповые погрузчики при погрузке неслежавшегося снега, так как усилия лап и тяги машины недостаточно для разрушения смерзшихся или спрессованных снежных массивов.

Фрезерные погрузчики

(рис. 12), благодаря особенностям своего рабочего органа, эффективны при перегрузке куч и валов слежавшегося и смерзшегося снега. Эти погрузчики оснащены питателем фрезерного типа и наклонным скребковым конвейером, подающим снег в транспортное средство. Фрезерный питатель состоит из двух соосных фрез разной или равной длины (длина зависит от размещения загрузочного отверстия конвейера), каждая из которых представляет собой металлические полосы, образующие края двух- или трехзаходных цилиндрических спиралей, связанных с центральным валом радиальными спицами. Вращаясь, фрезы врезаются в снежный массив, обрушивают и измельчают его фрагменты и смещают снежную массу к центру кожуха фрезы, откуда она выносится конвейером в кузов самосвала.

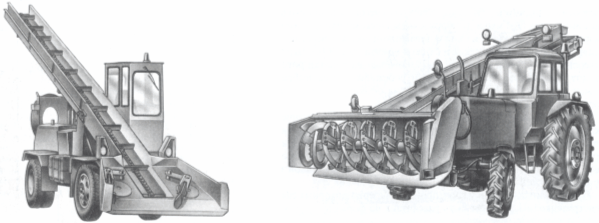

Рисунок 11 – Снегопогрузчик лаповый

Рисунок 12 – Снегопогрузчик с фрезерным питателем
