Стояночный тормоз

Материалы » Тормозная система автомобиля на примере ВАЗ-2106 » Стояночный тормоз

Стояночный тормоз имеет механический привод от рычага 3 (рис.9) который вместе с возвратным рычагом смонтирован на кронштейне, закрепленном к полу кузова. Возвратный рычаг соединяется пальцем с передним тросом 2, другой конец которого проходит через отверстие направляющей 9 заднего троса и на резьбовой наконечник троса навертывается гайка и контргайка. Перемещение переднего троса направляется роликом 8.

Через паз направляющей 9 проходит средняя часть заднего троса, натяжение которого регулируется гайкой, навернутой на резьбовой наконечник переднего троса. Между направляющей 9 и регулировочной гайкой устанавливается распорная втулка 10. Концы заднего троса проходят через оболочку, один конец которой крепится к щиту тормоза, а другой установлен в паз кронштейна кузова.

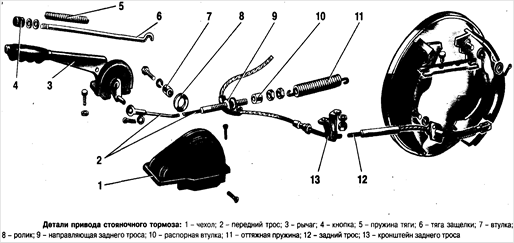

Рис.9. Детали привода стояночного тормоза

На задних концах троса имеются наконечники, каждый из которых соединяется с крючком рычага 9 (см. Рис.6-15) ручного привода колодок. Этот рычаг пальцем шарнирно крепится к тормозной колодке и верхней частью упирается в паз разжимной планки 9. В противоположный паз планки заходит ребро тормозной колодки.
