Краткое описание и принцип действия тормозной системы автомобиля ВАЗ-2106

Страница 2

Для снижения тормозного усилия на задней оси в гидропривод тормозных механизмов задних колес включен регулятор давления. Он предотвращает занос автомобиля при торможении, ограничивая давление в рабочих цилиндрах, в зависимости от положения задней части кузова относительно балки заднего моста.

Привод стояночной тормозной системы - механический, тросовый, на тормозные механизмы задних колес. Он состоит из рычага стояночного тормоза, переднего троса, направляющей, заднего троса и распорного рычага стояночного тормоза. При перемещении рычага стояночного тормоза в верхнее положение распорные рычаги, установленные на колодках поворачиваются и воздействуют на распорные планки. Колодки тормозных механизмов задних колес раздвигаются и фиксируют от вращения барабаны.

В процессе эксплуатации стояночная тормозная система требует периодической регулировки. Это связано с износом накладок колодок и вытягиванием тросов привода.

Применяется тормозная жидкость DOT-4.

Шланг высокого давления трехслойный. Внутренняя и наружная оболочки шланга резиновые, между ними размешена нитяная оболочка. При эксплуатации автомобиля не допускаются трещины и другие повреждения на наружной оболочке шланга.

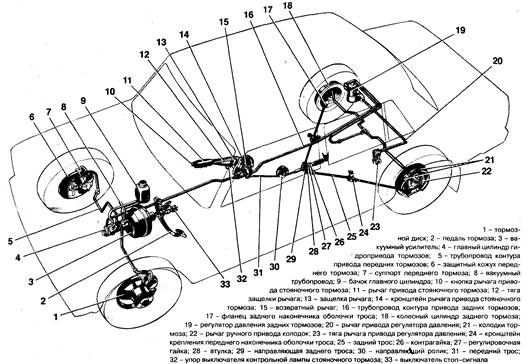

Рис 1. Схема тормозной системы ВАЗ-2106

Тормозная система автомобиля ВАЗ-2106 описание отдельных устройств
