Расчёт оборотного контура охлаждения компрессорных установок
Страница 1

Материалы » Применение замкнутых систем водопользования на промывочно-пропарочных станциях сети железных дорог » Расчёт оборотного контура охлаждения компрессорных установок

Схема оборотного использования охлаждающей воды в компрессорных установках включает водоохладитель с насосом охлаждённой воды, подающий насос и сливной бак (рис. 1).

При работе компрессора нагретая вода из сливного бака насосом подаётся в водоохладитель, откуда после охлаждения другим насосом возвращается в компрессор. Сливной бак является расширительной ёмкостью для обеспечения нормальной работы системы. Насосы подбираются исходя из необходимой производительности и создания напора 25–30 мм вод. ст.

В качестве водоохладителя испарительного типа используются различные типы теплообменников, выбор которых определяется климатическими и производственными условиями. Охладители брызгательный бассейн или малогабаритные градирни (открытые или вентиляционные).

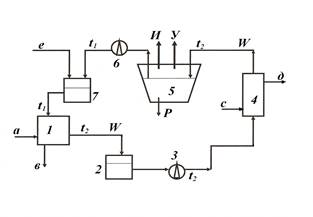

Рис. 1. Схема оборотного использования воды охлаждения компрессоров:

1 – компрессор (струйный); 2 – сливной бак для расширения нагретой воды; 3 – подающий насос; 4 – место установки теплообменника (можно установить для вторичного использования тепла, тогда вода после него должна иметь более низкую температуру, чем t2, следовательно, уменьшается время охлаждения и величина испарения воды в водоохладителе); 5 – водоохладитель (брызгательный бассейн, тогда величина капельного уноса велика или миниградирня); 6 – насос; 7 – сливной бак (введение подпиточного объема воды); W – объем циркулирующей охлаждающей воды; Р – слив с целью уменьшения концентрации солей; И – объем испаряемой воды в водоохладителе; У – капельный унос; t1 – температура воды на входе в компрессор; t2 – температура воды на выходе из компрессора; а – подача газа (воздуха) в компрессор; в-выход сжатого газа (воздуха) из компрессора; с – подача холодной воды в теплообменник; д – выход нагретой воды из теплообменника; е – подпитка.

Определение потери воды от капельного уноса.

,

где W – объём охлаждаемой воды, м3/сут.;

К1 – коэффициент капельного уноса водоохладителя.

1. Определение потери воды от испарения.

,

где W – объём охлаждаемой воды, м3/ сут;

К2 – коэффициент водоохладителя;

t2 – максимальная температура воды на выходе из компрессора, оС;

t1 – максимальная температура воды на входе в компрессор, оС.

Определение количества осадка, образующегося в баках контура, кг/сут.

,

где C1 – концентрация взвеси в циркулирующей воде контура, г/м3;

C01 – предельно допустимая концентрация взвешенных веществ в охлаждённой воде, C01 = 30г/м3;

α – доля взвеси в осадке;

1000 – коэффициент перевода в кг.

Определение количества, воды теряемое с осадком, кг/сут.

ОС = Р1·К3,

где k3 – расчётная доля воды в осадке, К3 = 1 – α.

Определение количества маслонефтепродуктов, всплывших в баках контура, кг/сут.

,

где С2 – концентрация маслонефтепродуктов в охлаждённой воде контура, г/м3;

C02 – предельно допустимая концентрация маслонефтепродуктов в охлаждённой воде, С02 = 20г/м3;

β – расчётная доля нефтепродуктов во всплывшем слое.

Определение количества воды, теряемое с маслонефтепродуктами, кг/сут.

НП = Р2·К4,

где К4 – доля воды, теряемая с маслонефтепродуктами, К4 = 1 – β.

Определение солесодержания в оборотном контуре.

Солесодержание в контуре (Сх) определяется на основе водно-солевой баланса.

При этом Сх определяется с учётом добавления питьевой воды с концентрацией солей Сдоб, которая может изменяться от 300 до 1000 мг/л, при продувке П = 0 и Qдоп = 0. При этом производится расчёт при трёх значениях с солесодержанием в добавочной воде равном соответственно 300, 500 и 1000 мг/л.

(У+ОС+НП+П)·Сх=(И+У+ОС+НП+П) · Cдоб + Qдоп (1)

где У – потери воды от капельного уноса, м3/ сут;

ОС – потери воды с удалённым осадком, м3/ сут;

НП – потери воды с выделенными нефтепродуктами, м3/ сут;

И – потери воды от испарения, м3/ сут;

Cдоб – солесодержание в добавочной воде, г/м3, максимальная Сдоб=1000 г./м3,

Qдоп - количество поступивших в воду контура солей, г/сут.
