Микроконтроллер
Страница 2

Материалы » Система управления положением кресла водителя » Микроконтроллер

- 2 Кбайт Flash- памяти с поддержкой внутрисистемного программирования SPI- последовательный интерфейс для загрузки программного кода Ресурс: 1000 циклов записи/стирания

- 128 байта EEPROM: Ресурс: 100 000 циклов запись/ стирание

- Рабочие регистры общего назначения 32 х 8

- 15 программируемых линий I/O

- - питание VCC: от 2.7 В до 6.0 В;

- Полностью статический режим работы: От 0 до 10 МГц, при питании от 4.0 В до 6.0 В От 0 до 4 МГц, при питании от 2.7 В до 6.0 В

- Производительность, вплоть до 10 MIPS при 10 МГц

- Один 8-ми разрядный таймер/счетчик с отдельным предварительным делителем частоты

- Один 16-ти разрядный таймер/счетчик с отдельным предварительным делителем частоты с режимами сравнения и захвата

- Полнодуплексный UART

- Выбираемые 8, 9, или 10-ти разрядные режимы широтно-импульсной модуляции (ШИМ)

- Внешние и внутренние источники прерывания

- Программируемый следящий таймер с встроенным тактовым генератором

- Встроенный аналоговый компаратор

- Экономичные режимы ожидания и пониженного энергопотребления

- Программируемая блокировка для безопасности программного обеспечения

- 20 выводов

Канал 1

В данной части системы, отвечающей за пространственное положение кресла, главную роль играет микропроцессор. Сам Канал 1 представляет собой набор ключевых элементов. Первый ключ подключает дальнейшую часть схемы к питанию. В качестве такого ключа может использоваться оптореле, схема которого приведена рис. 7:

Рис. 7 Оптореле

Здесь Упр – управляющий сигнал с микроконтроллера, Вх – вход, т.е. напряжение питания, Вых – выход, точка подключения к дальнейшей части схемы. Через этот ключ в схему поступает «плюс» питания. «Минус» питания подключен постоянно. Использование оптореле удобно в смысле безопасности микроконтроллера, так как оно обеспечивает гальваническую развязку микроконтроллера со схемой.

После первого ключа в схеме идет инвертор, управляемый микроконтроллером. В качестве инвертора используется реле, у которого через нормально замкнутые контакты двигатели подключены в «прямом» направлении («прямое» направление выбрано условно). Следовательно, если необходимо что бы двигатели двигались в «прямом» направлении необходимо что бы питание реле было отключено, т.е. на линии микроконтроллера отвечающей за этот элемент был «0». Принципиальная схема инвертора изображена на рис.8.

Рис. 8 Принципиальная схема инвертора

Здесь К1 – реле, Вх – вход данной части схемы, где «+» – выход предыдущего звена; Вых и Упр имеют тоже значение что и в предыдущей схеме. Значение символа «*» будет рассмотрено дальше. Как уже говорилось выше, применение инвертора связано с необходимостью менять направление вращения двигателей. Изменять направление движения можно, используя механические схемы. Однако такой способ будет более громоздким и дорогостоящим, а следовательно – нецелесообразным.

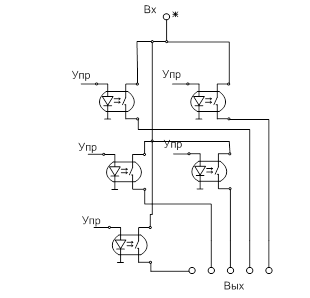

Дальше по схеме идут ключевые элементы, отвечающие за подключение нужного двигателя к схеме. Эта часть схемы необходима для подключения конкретного двигателя к питанию. Выбор двигателя осуществляется микроконтроллером, в соответствии с пришедшим сигналом с панели управления. Схема такого набора ключевых элементов приведена на рис. 9.

Страницы: 1 2 3
