МикроконтроллерСтраница 3

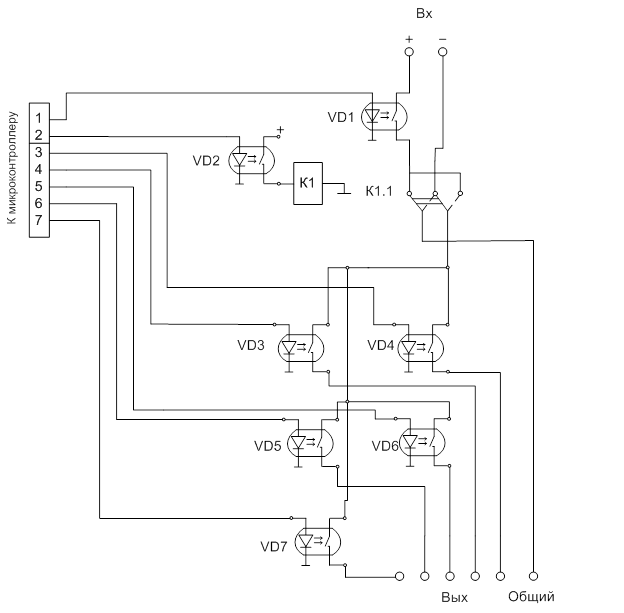

Рис. 9 Схема выходных ключевых элементов
Приведенная схема представляет собой набор оптореле.
В схеме на рис. 8 один из выходных контактов был обозначен символом «*». Именно этот контакт подключается к входу схемы на рис. 9. Такое подключение позволит полностью отключить двигатель от питания в пассивном режиме, что может предостеречь, от различного рода случайностей.
Общая схема Канала 1 приведена на рис. 10.
Рис. 10 Принципиальная схема Канала1
