Планировочные решения сервисного предприятия

Материалы » Технологическое проектирование предприятий автосервиса » Планировочные решения сервисного предприятия

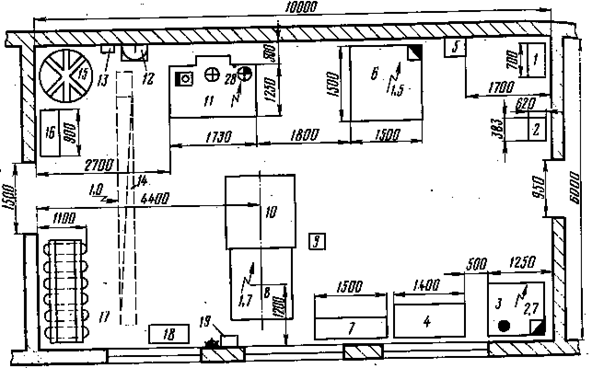

Рисунок 4 – Планировка рабочего места шиномонтажника: 1 – силовой щит; 2 – приспособление для правки замочных колец; 3 – станок для очистки ободов дисков; 4 – верстак; 5 – ящик для хранения песка; 6 – сушильная камера; 7 – стеллаж для хранения дисков колес; 8 – стенд для монтажа колес; 9 – пылесос (он же пульверизатор); 10 – площадка для монтажа колес; 11 – машина для мойки колес; 12 – стальная эмалированная раковина; 13 – электрический рукосушитель; 14– подвесная кран-балка 15 – вешалка для хранения камер; 16–шкаф для хранения средств защиты; 17 – стеллаж для хранения колес и покрышек; 18 – предохранительная клеть для накачивания шин 19 – воздухораздаточная колонка

Основными функциями слесаря-шиномонтажника являются монтаж и демонтаж колес; отбор покрышек для ремонта, камер ободных лент, дисков и замочных колец; правка дисков колес замочных колец; очистка ободов и колец от ржавчины и краски.

На приведенной планировке рабочего места (рис. 4) площадь, шиномонтажного отделения принята равной 60 кв.м. Для выполнения производственной программы требуются двое рабочих. В проекте принято два слесаря-шиномонтажника 2-го разряда, работающих посменно. В соответствии с типовыми нормами слесарю-шиномонтажнику выдают спецодежду: хлопчатобумажный фартук с нагрудником и комбинированные рукавицы.

Снабжение запасными частями и необходимой технической документацией рабочего места обеспечивается централизованно. На каждом рабочем месте должны быть санитарная аптечка, краны с холодной и горячей водой, зеркало, мыло, полотенце, электрический рукосушитель.

Рабочие места и зоны необходимо оборудовать средствами пожаротушения. Ниже приведены условные обозначения участка:

– р подвод холодной воды;

– потребитель силовой энергии;

– вентиляционный отсос;

– сток в канализацию;

– подвод пара;

* – силовая розетка.
