Результаты расчёта и формирование облика двигателя

Формирование облика (проточной части) ГТД является одним из наиболее важных начальных этапов проектирования ГТД, непосредственно следующим за выполнением теплового расчета и предшествующим газодинамическим расчетам элементов проточной части (каскадов компрессоров и турбин). При выполнении расчетов по формированию облика ГТД определяются: форма проточной части, частоты вращения роторов и число ступеней каскадов лопаточных машин. Результаты формирования облика ТВаД представлены в табл. 2.1. На рис. 2.1 представлена проточная часть двигателя.

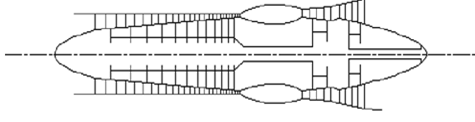

Рисунок 2.1 - Схема проточной части двигателя

На данном этапе проектирования был сформирован облик двигателя.

Компрессор состоит из 12 ступеней, средненагруженный (zc =0.2578), имеет значение =0.85.

Турбина компрессора двухступенчатая, высоконагруженная (Mz=3,44), имеет значение =0,905.

Свободная турбина двухступенчатая, высоконагруженная (Mz=3,4), имеет значение =0.91.
