Модули GPS приемника

Модули GPS должны оценить слабые сигналы антенны от четырех спутников для определения правильной трехмерной позиции. Сигнал времени дополнительно передается к долготе, широте и высоте. На этот раз сигнал синхронизируется с UTC. С помощью определенной позиции и точного времени можно определить дополнительные величины, например, скорость и ускорение. Модуль GPS передает информацию о комбинации, состоянии спутников, количестве видимых спутников и т.п.

Полученные сигналы (1575.42 МГц) усиливаются и преобразовываются в более низкую промежуточную частоту. Генератор обеспечивает необходимую несущую волну для частотного преобразования вместе с тактовой частотой для процессора и коррелятора. Аналоговая промежуточная частота преобразуется в цифровой сигнал посредством 2- битового ADC.

Транзитное время сигналов от спутников до приемника GPS устанавливается с помощью тактовой последовательностью PRN. Спутниковую последовательность PRN необходимо использовать для получения максимума корреляции. Данные можно восстановить, смешивая ее с правильной последовательностью PRN. В то же самое время полезный сигнал усилен выше уровня интерференции. До 16 спутниковых сигналов обрабатываются одновременно. Управление и генерация последовательностей PRN и восстановление данных выполняются сигнальным процессором. Вычисления и сохранение позиции вместе с промежуточными переменными выполняются процессором с памятью.

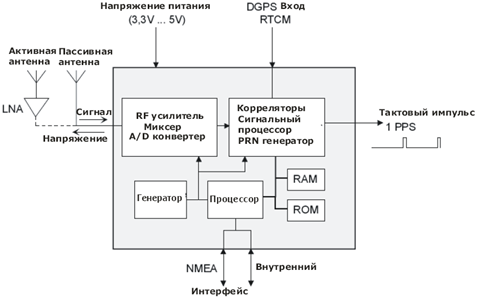

Рис.7.2 Обобщенная схема GPS модуля
