Балансирная подвеска применяется в трехосных автомобилях, средний и задний ведущие мосты которых обычно располагаются близко один к другому. Иногда ее используют на четырехосных автомобилях и многоосных прицепах. Балансирная подвеска может быть зависимой и независимой. Первый тип подвески более распространен.

Балансирная подвеска обеспечивает равномерное распределение вертикальных нагрузок по осям вне зависимости от условий движения, а также высокую проходимость автомобиля. На рис. 9 показана балансирная подвеска грузового автомобиля ЗИЛ-131. Она выполнена на двух продольных полуэллиптических листовых рессорах с шестью продольными реактивными штангами.

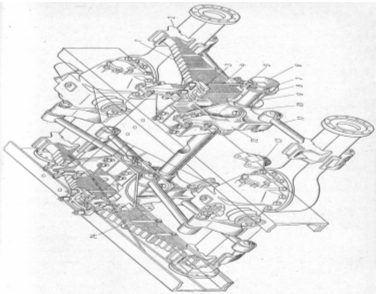

Рис. 9 Балансирующая подвеска ЗИЛ 131

1 – листовая рессора; 2 – опора; 3 - накладка; 4 – стремянка; 5 – пробка; 6 – крышка; 7 – гайка; 8 – ось; 9 – ступица; 10, 12 – кронштейн, 11 – реактивная штанга; 13 – резиновый буфер; 14 – отбойный лист.

Рессора 1 средней частью прикреплена к ступице 9 посредством накладки 3 и стремянок 4. Концы рессоры свободно установлены в опорах 2, приваренных к балкам мостов. Ступица размещена на конце оси 8 на втулке, которая изготовлена из антифрикционного материала и запрессована в ступицу. Ступица I закреплена на оси гайкой 7 и снаружи закрыта крышкой 6. В крышке имеется отверстие с пробкой 5 для заливки масла, а в ступице — отверстие с пробкой для его слива. Для предотвращения вытекания смазки и защиты ступицы от загрязнения с внутренней ее стороны установлены самоподжимной сальник, а также уплотнительные кольца. Ось 8 запрессована в кронштейны 10 и установлена на раме поперек автомобиля в кронштейнах 12. Каждый мост соединен с рамой тремя продольными реактивными штангами 11. Концы этих штанг закреплены в кронштейнах на раме и мостах. Для крепления используются неразборные шаровые шарниры, которые запрессованы в головки штанг. Шарнир состоит из шарового пальца, обоймы и вкладыша. Вкладыш изготовлен из тканой ленты, пропитанной специальным составом. Шарнир уплотнен защитным чехлом, под который заложена смазка. Ход мостов вверх ограничивается резиновыми буферами 13, установленными на лонжеронах рамы, а ход мостов вниз — специальным отбойным листом 14, который находится между ступицей и рессорой.
