Перепускной клапан 12 закрывается, и давление жидкости над поршнем увеличивается. В результате повышения давления жидкость, находящаяся в пространстве над поршнем, через внутренний ряд отверстий 14 в поршне поступает к клапану отдачи 13 и через кольцевой зазор между клапаном и втулкой 15 в пространство под поршнем. При этом клапан отдачи закрыт, так как давление жидкости небольшое. Под действием давления воздуха жидкость из компенсационной камеры через отверстия в днище поступает к перепускному клапану 22, преодолевает незначительное сопротивление его пружины и перетекает в цилиндр. При резком ходе отдачи скорость движения поршня увеличивается, и давление жидкости в пространстве над ним значительно возрастает. Под действием возросшего давления жидкости преодолевается сила пружины клапана отдачи 13 и он открывается, в результате чего жидкость поступает в пространство под поршнем. Кроме того, жидкость в пространство под поршнем поступает по тем же путям, что и при плавной отдаче.

Степень открытия клапана отдачи зависит от резкости хода отдачи: чем резче отдача, тем больше открывается клапан и, следовательно, больше проходное сечение для жидкости. В результате этого возрастание сопротивления амортизатора резко замедляется. Таким образом, клапан отдачи разгружает амортизатор и подвеску от больших нагрузок, возникающих при высокоскоростных колебаниях при движении по неровной дороге. Он также ограничивает увеличение сопротивления амортизатора в случае возрастания вязкости жидкости при низких температурах. Телескопические амортизаторы, выпускаемые отечественной промышленностью, отличаются в основном устройством клапанов. Амортизатор автомобиля ЗИЛ-131 имеет одинаковые по устройству клапаны (рис. 6) сжатия 5 и отдачи 2. Каждый из клапанов состоит из тарелки 9, диска 8 и дроссельного диска 7 с вырезами по наружным краям. Дроссельный диск закрывает внутренние отверстия в днище 4 и поршне 1.

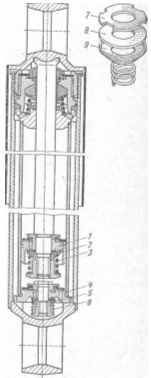

Рис. 6. Амортизатор автомобиля ЗИЛ-131 и детали клапанов сжатия и отдачи

1 – поршень; 2 – клапан отдачи; 3, 6 – пружина; 4 – днище; 5 – клапан сжатия; 7 – дроссельный диск; 8 – диск, 9 – тарелка.

При плавных сжатии и отдаче каждый из клапанов закрыт, и жидкость перетекает через внутренний ряд отверстий в поршне или днище и вырезы дроссельного диска. При резком сжатии или отдаче преодолевается усилие пружин 6 или 3, и жидкость вытекает через открытые клапаны, чем ограничивается сила сопротивления амортизатора.

Телескопический амортизатор может быть установлен в подвеске вертикально или с наклоном. Часто его размещают внутри витых пружин. Корпус и шток амортизатора закреплены с помощью резинометаллических шарниров, обеспечивающих бесшумную работу амортизатора и не нуждающихся в смазке. Телескопические амортизаторы обычно применяют в передних и задних подвесках легковых автомобилей и автобусов. У грузовых автомобилей ими оборудуются в основном передние подвески и значительно реже — задние.
