Устройство передней оси

Материалы » Ходовая часть. Балансирующая подвеска ЗИЛ 131 » Устройство передней оси

На грузовых автомобилях передняя ось изготовлена в виде двутавровой балки с отогнутыми вверх концами (рис.2). На концах оси к проушинам шкворнями закреплены шарнирно-поворотные цапфы. Шкворень закреплён в проушинах оси неподвижно коническим стопорным штифтом с гайкой. Поворотные цапфы имеют по две проушины с бронзовыми втулками и свободно поворачиваются на шкворне. Для облегчения поворота цапфы между её проушиной и концом оси установлен опорный подшипник. На оси цапф на двух конических роликовых подшипниках установлена ступица колеса. Шкворни поворотных цапф имеют продольный и поперечный наклон, благодаря чему облегчается управление автомобилем, так как при движении колёса стремятся занять такое положение, которое соответствует движению по прямой.

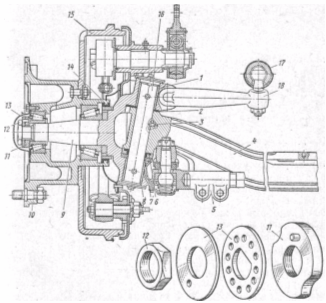

Рис. 2. Передний мост автомобиля ЗИЛ-131

1 и 8 — втулки шкворня; 2 — регулировочные прокладки; 3 — клиновой болт; 4 — балка моста; 5 —.поперечная рулевая тяга; 6 и 7 — шайбы опорного подшипника; 9 — поворотная цапфа; 10 —"ступица колеса; 11 — регулировочная гайка; 12 — контргайка; 13 — замочное кольцо и шайба; 14 — сальник; 15 — тормозной барабан; 16 — шкворень; 17 — продольная рулевая тяга; 18 — поворотный рычаг
