Назначение, схема, устройство, работа приспособления

Материалы » Реконструкция участка по ремонту агрегатов ООО "Транспорт-К" » Назначение, схема, устройство, работа приспособления

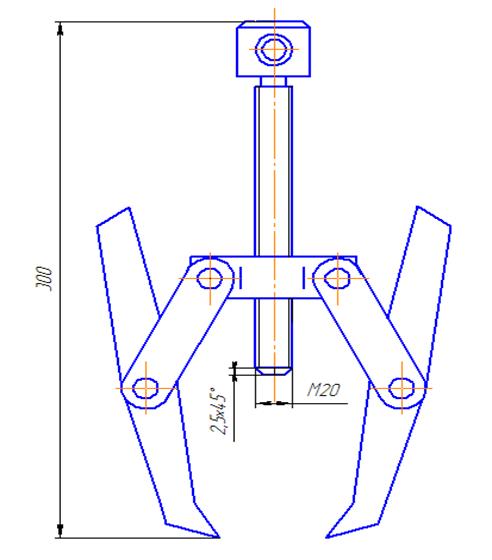

Рис. 4.1 Универсальный съёмник

Универсальный съёмник (рис. 4.1) подшипников предназначен для демонтажа подшипников из корпуса детали, имеющей глухое гнездо, например для демонтажа подшипников первичного вала коробки передач из гнезда маховика.

Устройство состоит из корпуса, двух подвижных губок с зацепами и силового винта. Для удаления подшипника из гнезда предварительно вывинчивают шток и сгибают губки до соприкосновения между собой. Съёмник со сжатыми губками вставляют во внутреннюю обойму подшипника до захода зацепов губок за края наружной обоймы. Вращением винтового штока губки раздвигаются и захватывают своими выступами подшипник. Дальнейшим вращением винта, конец которого упирается в дно гнезда, подшипник выпрессовывается. Без данного устройства из глухого гнезда практически невозможно выпрессовать подшипник, не нарушая его целостности.

Съёмник разработан Волосовским грузовым автопредприятием Главленавтотранса. Съёмник может использоваться для демонтажа подшипников первичного вала коробки передач ЗИЛ-130.
