В качестве термостатов (реле температуры) широко применяются биметаллические регуляторы. Принцип работы термостата основан на температурной деформации металлов.

Две пластины, выполненные из металлов с различным коэффициентом теплового расширения, например из стали и меди, приобретают при нагревании разную длину (сталь — Li, медь — Lz), если они скреплены с одного конца (рис. 1.9.14, а). Будучи скрепленной по всей своей длине, такая биметаллическая полоска прогибается в сторону металла с меньшим коэффициентом теплового расширения.

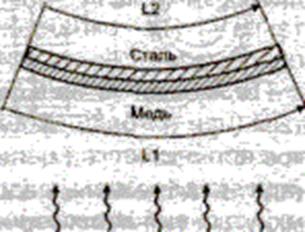

Рис. Поведение при нагреве полос из металлов с различным коэффициентом теплового расширения: а) полосы скреплены с одного конца; б) биметаллическая полоска скреплена по всей длине

Вид биметаллического термостата показан на рис. 1.9.15, а принципиальная схема его работы — на рис. 1.9.16. С помощью уплотняющей втулки термостат встраивается в бак стиральной машины. Изменение температуры стирального раствора приводит к изменению прогиба чувствительного элемента — биметаллической пластины 2. При нагревании воды в баке прогиб биметаллической пластины уменьшается, и при достижении температуры срабатывания реле плоская пружина мгновенно изменяет положение на противоположное и размыкает контакты 4. При охлаждении происходит обратный процесс замыкания контактов.

Термостат может быть нормально разомкнутым (при нагреве происходит замыкание контактов электрической цепи) и нормально замкнутым (при нагреве цепь разрывается). Нормально замкнутый тип характерен для термостатов защитного или ограничительного назначения.

Рисунок. Общий вид биметаллического термостата: 1 — датчик; 2 — корпус.
