Роторные снегоочистители

Страница 2

Базовым шасси роторных снегоочистителей может быть автомобиль, колесный и гусеничный тракторы, а также специальное шасси.

При одномоторной схеме для привода рабочего органа снегоочистителя используется тот же двигатель, что и для привода движителя, а при двухмоторной - для привода рабочего органа устанавливается дополнительный двигатель. По производительности роторные снегоочистители делят на легкие (до 200 т/ч), средние (до 1000 т/ч) и тяжелые (более 1000 т/ч).

При снегоочистке городских улиц и площадей наибольшее распространение получили легкие и средние шнеко-роторные (рис. 9, 10), а также фрезерно-роторные снегоочистители.

Рисунок 9 - Шнекороторный снегопогрузчик на базе автомобиля Урал-4320-10

1 - шнекороторное оборудование; 2 - направляющий аппарат снегометателя. 3 – фары рабочего освещения. 4 - моторный отсек, 5 - раздаточная коробка; 6 – рычажный механизм подвески шнекороторного оборудования, 7 - опорная лыжа

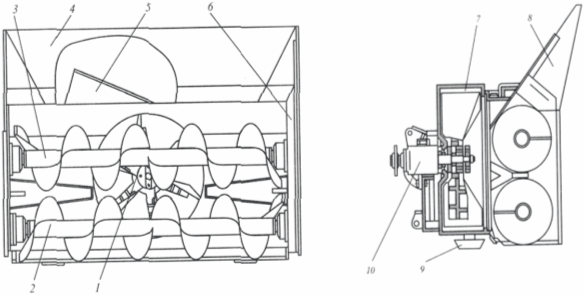

Рисунок 10 - Шнекороторное оборудование снегопогрузчика

1 - нижний шнек, 2 - ротор снегометателя. 3 - верхний ротор, 4 - кожух шнековой камеры, 5 - направляющий аппарат снегометателя, 6 - кожух редуктора привода шнеков; 7- кожух снегометателя; 8 - козырек, отбрасывающий снег в зону работы шнеков; 9 - опорная лыжа; 10 - редуктор привода ротора
