Поливомоечные машины

Материалы » Машины для содержания дорог » Поливомоечные машины

Поливомоечные машины предназначены для мойки и увлажнения твердых покрытий, предохранения их от перегрева в жаркий сезон, очистки воздуха и оздоровления микроклимата в прилегающем к транспортным магистралям воздушном пространстве. Они могут быть прицепными (к колесному трактору) или самоходными (на шасси серийного грузового автомобиля или шасси, адаптированном к назначению машины). Поливомоечная машина (рис. 1) имеет цистерну, установленную на прицепном, полуприцепном или самоходном шасси, всасывающий водовод, соединяющий цистерну с центробежным насосом, нагнетающим воду через распределительный напорный водовод к двум моечным насадкам.

Насадки располагаются перед машиной по ее внешним сторонам и формируют две моющих струи, расходящиеся плоским веером и направленные на поверхность покрытия под углом атаки. Изменяя угол атаки можно добиваться от струи различного эффекта: от смыва прилипших фрагментов глинистого грунта до увлажнения покрытия.

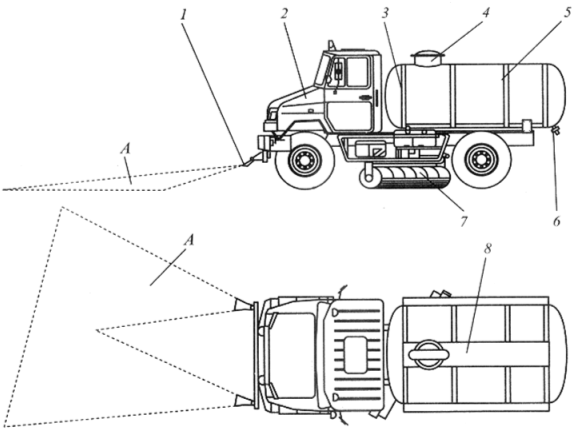

Рисунок 1 – Компоновка и основные агрегаты поливомоечной машины

А – конфигурация моющей струи; 1 – моющие насадки с распределительным трубопроводом; 2 – базовая машина; 3 – цистерна; 4 – горловина цистерны; 5 – обечайки крепления цистерны к шасси; 6 – сливной патрубок; 7 – дополнительное щеточное оборудование; 8 – мостки для обслуживания цистерны.

Существуют компоновочные варианты машин с дополнительной насадкой, устанавливаемой сзади сбоку и увеличивающей ширину промываемой полосы на 10 . 15%. Насадки соединены с раздаточной трубой, в которую вода подается через напорную магистраль насосом центробежного типа. Между насосом и водозаборным патрубком, расположенным в цистерне, установлены фильтр, задерживающий посторонние примеси, и центральный клапан, позволяющий быстро прекращать подачу воды в насос. Как правило, цистерна также оборудуется водоводами, кранами и шлангами для заправки из водоема, которые могут использоваться и при тушении пожаров.

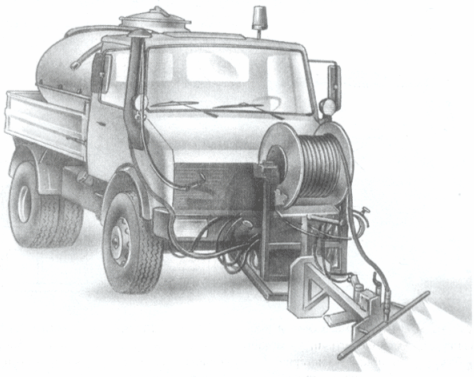

Рисунок 2 – Машина для очистки покрытия с помощью моющей рампы

В заправочной магистрали может устанавливаться фильтр, исключающий попадание в цистерну вместе с водой твердых минеральных и органических частиц. Обычно самоходные поливомоечные машины дополнительно оснащаются подметально-щеточным оборудованием, позволяющим расширить область их применения.

Для привода насоса поливомоечного оборудования и подметальных щеток может использоваться механическая или гидрообъемная передача. Для подъема и опускания щетки чаще всего используются гидроцилиндры.

Существенным недостатком традиционной технологии мойки покрытия, при которой высокая кинетическая энергия моющей струи обеспечивается ее массой, считается высокий расход воды. Альтернативой может служить поливомоечное оборудование с моющей рампой, оснащенной большим числом направленных вниз сопел малого диаметра (рис. 2). Рампа расположена перед шасси невысоко над обрабатываемой поверхностью. Вода, подаваемая в расходный водовод под большим давлением, вырываясь из сопел с высокой скоростью, приобретает кинетическую энергию, необходимую для достижения моющего эффекта. Взвесь грязевых частиц в воде и фрагменты разрушенной грязевой корки принудительно удаляются с покрытия косоустановленным водосгонным ножом с эластичной кромкой.
