Тормозные механизмы передних колес

Материалы » Тормозная система автомобиля на примере ВАЗ-2106 » Тормозные механизмы передних колес

Тормозной механизм переднего колеса (рис.4) дисковый, открытый, что обеспечивает его хорошее охлаждение и вследствие этого более эффективное торможение при частом пользовании тормозами, когда от нагрева колодок может уменьшиться коэффициент трения их накладок.

Тормозной механизм переднего колеса дисковый. Он состоит из показанных на Рис.6-12 (6-13) суппорта 12 (4) в сборе с рабочими цилиндрами 17, тормозного диска 18, двух тормозных колодок 16 (11), соединительных пальцев 8 (8) и трубопроводов.

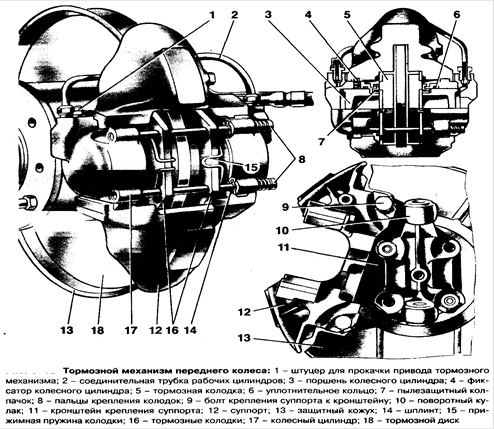

Рис.4. Тормозной механизм переднего колеса

Суппорт крепится к кронштейну 11 двумя болтами 9, которые стопорятся отгибанием на грань болтов стопорных пластин. Кронштейн 11, в свою очередь, крепится к фланцу поворотного кулака 10 вместе с защитным кожухом 13 и поворотным рычагом. В суппорте выполнен радиусный паз, через который проходит тормозной диск 18 и два поперечных паза для размещения тормозных колодок 16. В приливах суппорта имеются два окна с направляющими пазами, в которых установлены два противолежащих цилиндра 17. Для фиксации цилиндров относительно суппорта в цилиндре установлен пружинный фиксатор 4, входящий в боковой паз суппорта.

В каждом цилиндре расположен поршень 3 (1), который уплотняется резиновым кольцом 6 (3). Оно расположено в канавке цилиндра и плотно обжимает поверхность поршня. Полость цилиндра защищена от загрязнения резиновым колпачком 7 (2).

Рабочие полости цилиндров соединены между собой трубопроводом 2 (5). Во внешний цилиндр ввернут штуцер 1 (6) для прокачки контура привода передних тормозов, во внутренний - штуцер шланга для подвода тормозной жидкости.

Поршень 3 упирается в тормозные колодки 16, которые установлены на пальцах 8 и поджимаются к ним пружинами 15 (7). Пальцы 8 удерживаются в цилиндре шплинтами 14 (9).

Тормозной диск 18 крепится к ступице колеса двумя установочными штифтами.

При торможении поршни под давлением жидкости выдвигаются из колесных цилиндров и поджимают колодки к тормозному диску. На передних колесах создается тормозной момент. При движении поршни увлекают за собой уплотнительные кольца 6, которые при этом скручиваются. При растормаживании, когда давление в приводе передних колес падает, поршни за счет упругой деформации колец 6 вдвигаются обратно в цилиндры.

При этом накладки тормозных колодок будут находиться в легком соприкосновении с тормозным диском. При износе накладок, когда зазор в тормозном механизме увеличивается, в приводе создается большее давление жидкости, чтобы создать тормозной момент.

Под действием давления жидкости поршни 3 проскальзывают относительно колец 6 и занимают новое положение в цилиндрах, которое обеспечивает оптимальный зазор между диском и колодками. При замене колодок, когда толщина накладок уменьшается до 1,5 мм, поршни вручную утапливают в цилиндры, чтобы установить новые колодки.
