Изоляцию разветвленных РЦ, расположенных в зоне перекрестного съезда, выполняют в соответствии с правилами, которым следуют при изоляции РЦ на простых (одиночных) стрелках.

Остряки стрелок и рамные рельсы перекрестного съезда изолируют от деталей стрелочных гарнитур аналогично одиночным стрелкам. На ответвлениях съезда также применяют параллельную схему изоляции аналогично схеме изоляции одиночных стрелочных переводов.

Изоляция съезда имеет и свои особенности. На глухом пересечении (ромбе) устанавливают изолирующие стыки для разделения сходящихся в этом месте рельсовых нитей секций, которые примыкают к разным путям. Изоляцию внутри стрелочных переводов осуществляют одной и двумя парами изолирующих стыков.

На примерном перекрестном съезде, по которому организуются маршруты передвижения в оборотные тупики и обратно (рис.4.4, а), показан один из вариантов установки изолирующих стыков.

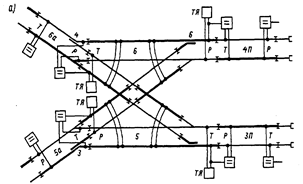

Рис.4.4 а. Схема изоляции разветвленных рельсовых цепей на перекрестном съезде с разбивкой на четыре секции

Внутри одних стрелочных переводов (стрелок 5 и 6) изолирующие стыки установлены только по боковому пути, а на других переводах (стрелках 3 и 4) одна пара стыков размещена по прямому пути, а другая - по боковому. При такой расстановке стыков на базе стрелок съезда получают четыре изолированных секции (5, 5а, 6 и 6а). Секции 5 и 6 включают в себя по два стрелочных перевода (соответственно стрелки 3, 5 и 4,6), а секции 5а и 6а представляют собой негабаритные стрелочные участки.

Секции 5а и 6а оборудуют двухниточными РЦ, секции 5 и 6 - однониточными. При подключении приемников РЦ в секциях 5 и 6 к рельсовым нитям по прямому пути отсутствует цепь обтекаемости сигнальным током стрелочных соединителей на приемных концах РЦ, а значит контроль исправности этих соединителей. Указанный вариант изоляции разветвленных РЦ съезда требует дублирования стрелочных соединителей.

Поскольку изоляция внутри двух переводов (стрелки 3 и 4) выполнена по двум направлениям, чередование мгновенных полярностей тока между негабаритными стрелочными участками 5а и 6а и секциями, смежными с ними (соответственно 5 и 6), по прямому пути не обеспечивается. Однако такое чередование полярностей в РЦ съезда допускают исходя из отсутствия требования по обеспечению контроля короткого замыкания изолирующих стыков, разграничивающих смежные секции, которые расположены по прямому пути (5 и 5а, а также 6 и 6а).

В РЦ съезда используют и другой вариант изоляции (рис.4.4,

6).

Рис.4.4 б. Схема изоляции разветвленных рельсовых цепей на перекрестном съезде с разбивкой на четыре секции

Подключением аппаратуры питающего и приемного концов РЦ к рельсовым нитям боковых путей достигается обтекаемость всех стрелочных соединителей сигнальным током. При таком варианте изоляции в зоне съезда организуют шесть изолированных секций. Из них секции, расположенные по границам съезда (секции 5, 5б, 6, 6б), оборудуют двухниточными РЦ, и секции, находящиеся в зоне съезда (5а и 6а), - однониточными.
