Структурные схемы силовых цепей тяговых передач и энергоустановок

Страница 2

На рис. 1.6 приведены варианты структурных схем электрической части тягового привода четырёхколёсного самосвала с тяговыми двигателями постоянного тока (ДПТ) и синхронным тяговым генератором (СГ). Регулирование подводимого к двигателям напряжения осуществляется либо управляемым выпрямителем (В), либо возбуждением синхронного генератора. Из рисунка видно, что возможны три варианта построения схем, каждый из которых обладает своими достоинствами и недостатками. Наиболее приемлемой, как в плане реализации свойств тяговых двигателей, так и по надёжности работы привода в целом, является схема рис. 1.6в. Но она же требует и большего количества элементов.

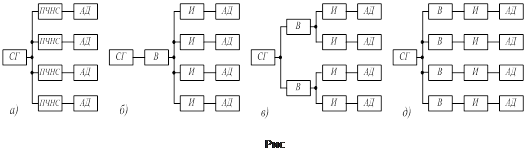

На рис. 1.7 приведены варианты схемных решений привода самосвала на переменном токе.

В качестве источника электрической энергии во всех схемных решениях выступает синхронный генератор, как и в передаче переменно-постоянного тока рис. 1.6. Тяговым двигателем является трёхфазный асинхронный двигатель АД.

В варианте рис. 1.7а питание двигателя осуществляется через преобразователь частоты с непосредственно связью (ПЧНС), в остальных – через преобразователь частоты со звеном постоянного тока (ПЧПТ), состоящий из выпрямителя (В) и инвертора (И).
