Функциональная схема ЭМС

Материалы » Регулятор напряжения автомобильного синхронного генератора с когтеобразным ротором » Функциональная схема ЭМС

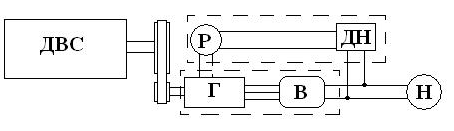

Функциональная схема рассматриваемой ЭМС представлена на рис. 1

Рис. 1. Функциональная схема ЭМС

В состав приведённой на рис. 1 ЭМС входят следующие устройства:

- двигатель внутреннего сгорания (ДВС);

- генератор с электромагнитным возбуждением (Г);

- выпрямитель (В);

- нагрузка (Н);

- датчик напряжения (ДН);

- регулятор (Р).
