Локомотивное устройство КЛУБ-У
Страница 1

Материалы » Система обеспечения безопасности движения поездов » Локомотивное устройство КЛУБ-У

Комплексное локомотивное устройство безопасности КЛУБ предназначено для повышения безопасности движения в поездной и маневровой работе за счет приема сигналов от путевых устройств АЛСН и отображения их машинисту. Аппаратура КЛУБ серийно внедряется на Российских железных дорогах с 1994 г. Она выполнена на микропроцессорной базе и имеет 100 %-ное активное резервирование функциональных модулей для повышения надежности.

В состав устройства входят блоки электроники БЭЛ2М2, индикации БИЛ2М, ввода и диагностики БВДМ, коммутации БК, а также датчик пути и скорости ДПС-САУТ-МП и комплект кабелей.

Питание КЛУБ обеспечивает бортовая сеть локомотива номинальным напряжением 50/75/110 В. Диапазон рабочих температур системы варьируется от –40 до +50 °С, средний срок службы составляет не менее 15 лет.

Аппаратурой КЛУБ оборудовано около 1400 локомотивов и единиц моторвагонного подвижного состава.

В 1998 г. на Московской железной дороге начались эксплуатационные испытания нового варианта унифицированного комплексного локомотивного устройства безопасности КЛУБ-У. Через год разработка и полный цикл испытаний системы были завершены, после чего было принято решение о ее серийном производстве.

Устройство предназначено для работы на локомотивах и моторвагонном подвижном составе всех типов на участках железных дорог с автономной и электрической тягой постоянного и переменного тока с учетом требований, предъявляемых в техническом задании на КЛУБ-У. Локомотивные системы КЛУБ-У должны обеспечивать безопасность движения поездов путем предотвращения предаварийных и аварийных ситуаций за счет применения принудительного торможения или остановки поезда.

Функциями КЛУБ-У являются:

1) автоматическое включение экстренного торможения при возникновении опасных ситуаций;

2) обеспечение экстренного торможения по приказу дежурного по станции независимо от действий машиниста;

3) исключение прохождения участка с запрещающим сигналом светофора без передаваемого по радиоканалу разрешения дежурного по станции;

4) исключение самопроизвольного движения локомотива (скатывания);

5) исключение несанкционированного выключения ЭПК;

6) прием и дешифрация сигналов АЛСН, АЛС-ЕН;

7) непрерывный контроль состояния тормозной системы;

8) регулярный контроль бдительности машиниста;

9) контроль совместных действий машиниста и помощника машиниста при трогании поезда и движении к запрещающему сигналу светофора;

10) учет категории поезда, типа тяги, длины блок- участков;

11) регистрация параметров движения в электронной памяти кассеты регистрации.

12) формирование сигналов достижения фактической скорости: 2, 10, 20 и 60 км/ч;

13) информирование машиниста о показаниях светофоров, числе свободных блок-участков, фактической скорости с точностью до 1 км/ч и допустимой на данном участке пути скорости движения, кривой торможения, а также о текущем времени с корректировкой по астрономическому времени, координатах местоположения локомотива с точностью до 30 м при помощи спутниковой навигации, соблюдении графика движения поезда, названиях станций, номерах стрелок, светофоров, перегонов и т. п., расстояниях до контрольных точек (станции, переезда, моста, тоннеля, стрелки, светофора, токораздела, опасного места и др.), хранящихся в электронной карте блока электроники БЭЛ.

В состав аппаратуры КЛУБ-У входят: блок электроники БЭЛ-У; блок индикации БИЛ-УВ, БИЛ-В (рис. 1, 2), БИЛ-ПОМ; блок коммутации и регистрации БКР-У-1М (БКР-У-2М); антенна спутниковой навигации; приемопередающее устройство цифровой радиосвязи; блок питания ИП-ЛЭ; блок ввода и диагностики БВД-У; датчики пути и скорости ДПС-У; блок согласования интерфейсов БСИ; комплект кабелей; стационарное устройство дешифрации регистрируемых параметров СУД (в депо с использованием компьютера).

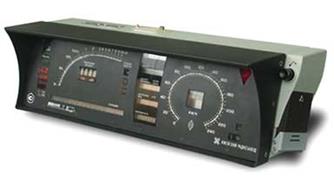

Рис. 1. Блок индикации и ввода параметров БИЛ-В

Рис. 2. Блок индикации БИЛ-У
Страницы: 1 2
