Схема работи карбюратора К-126 Г на режиме полной мощности

Материалы » Устройство грузовых автомобилей » Схема работи карбюратора К-126 Г на режиме полной мощности

Карбюратор К-126Г - эмульсионный, двухкамерный, с падающим потоком, с последовательным открытием дроссельных заслонок и балансированной поплавковой камерой. Схема карбюратора на рисунке 1.

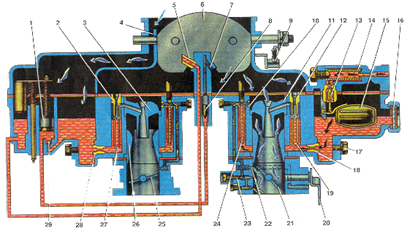

Рисунок 1. – Схема карбюратора К-126 Г

1 - ускорительный насос; 2 - главный воздушный жиклер вторичной камеры; 3 - малый диффузор вторичной камеры; 4 - балансировочный канал; 5 - распылитель экономайзера; 6 -воздушная заслонка; 7 - распылитель ускорительного насоса; 8 - нагнетательный (выпускной) клапан; 9 - кулисный механизм воздушной заслонки; 10 - воздушный жиклер холостого хода; 11 -малый диффузор первичной камеры; 12 - главный воздушный жиклер первичной камеры; 13 - топливный клапан; 14 - топливный фильтр; 15 – поплавок; 16 - смотровое окно; 17 - сливная пробка; 18 - главный топливный жиклер первичной камеры; 19 - эмульсионная трубка первичной камеры; 20 - рычаг привода дроссельных заслонок; 21 - дроссельная заслонка первичной камеры; 22 - переходное отверстие холостого хода; 23 - винт регулировки качества смеси; 24 - топливный жиклер холостого хода 25 - дроссельная заслонка вторичной камеры; 26 - большой диффузор; 27 - эмульсионная трубка вторичной камеры; 28 - главный топливный жиклер вторичной камеры; 29 - обратный (впускной) клапан.

При полных нагрузках от двигателя требуется получение максимальной мощности, что возможно лишь в том случае, если в карбюраторе будет приготовлена обогащенная смесь, которая сгорает в цилиндре двигателя быстро, но неполно, в связи, с чем на этом режиме происходит некоторая потеря экономичности по сравнению с частичными нагрузками. При полной нагрузке двигателя воздушная заслонка 6, дроссельные заслонки 21 и 25 полностью открыты. Топливо под действием разрежения в малых диффузорах 3 и 11 из поплавковой камеры поступает в колодцы эмульсионных трубок 27 и 19 через топливные жиклеры 28 и 18. Поддержание необходимого состава смеси при увеличении расхода воздуха (увеличении числа оборотов коленчатого вала двигателя) осуществляется торможением топлива воздухом, поступающим в колодцы эмульсионных трубок через воздушные жиклеры 2 и 12. Образовавшаяся в колодцах эмульсионных трубок эмульсия, проходя через малые диффузоры, распыляется воздушным потоком. Схема работы карбюратора К-126 Г на режиме полной мощности показана на рисунке 2.

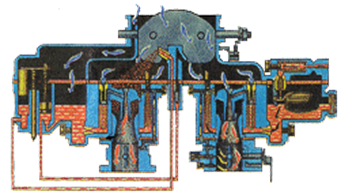

Рисунок 2. – Схема работы карбюратора К-126 Г на режиме полной мощности.
