Ремонт тормозной системы с гидравлическим приводом

Материалы » Техническое обслуживание и ремонт тормозной системы автомобиля » Ремонт тормозной системы с гидравлическим приводом

Разборочные работы

Тормозные системы с гидравлическим приводом изображены на рисунках 3.1, 3.2, 3.3 [14].

Рисунок 3.1 - Барабанный тормозной механизм с гидравлическим приводом

- поршень цилиндра, 2 - колодки, 3 - опорный диск, 4 – тормозной барабан, 5 – опоры, 6 – стяжная пружина

Описание: Колесный дисковый тормозной механизм

Рисунок 3.2 – Колесный дисковый тормозной механизм с гидроприводом: а – в сборе, б - разрез по оси колесных тормозных цилиндров

1 - тормозной диск, 2 - шланги, 3 - поворотный рычаг, 4 - стойка передней подвески, 5 - грязезащитный диск, 6 - клапан выпуска воздуха, 7 - шпилька крепления колодок, 8, 9 - половины скобы, 10 - тормозная колодка, 11 - канал подвода жидкости, 12 - поршень малый, 13 - поршень большой

Описание: Главный тормозной цилиндр

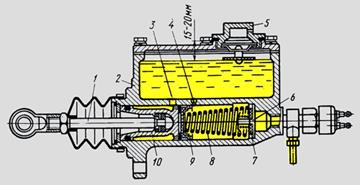

Рисунок 3.3 - Главный тормозной цилиндр

1 – толкатель, 2 – корпус, 3 – отверстие, 4 – резервуар, 5 – пробка, 6 – нагнетательный клапан, 7 – впускной клапан, 8 – пружина, 9 – манжета, 10 - поршень

Разборка вакуумного усилителя для ремонта не допускается.

Главный цилиндр

При необходимости снять с главного цилиндра бачок, для чего с усилием выдернуть его. Вывернув стопорные винты, последовательно вынуть из цилиндра все детали.

Регулятор давления

Открутить болты крепления регулятора и отсоединить его от кронштейна. Вывернув пробку, снять прокладку, вынуть пружину и опорную тарелку. Снять защитный колпачок, нажать на втулку поршня, сдвигая ее внутрь корпуса. Удерживая втулку поршня в этом положении, снять стопорное кольцо. Придержать втулку, пока за счет усилия пружины она не выйдет из корпуса, снять ее. Вынуть поршень с уплотнителями, шайбами, пружиной. Вынуть толкатель с уплотнительными кольцами, втулкой и шайбой. При необходимости специальным съемником извлечь из корпуса втулку.

Тормозной механизм переднего колеса

Отсоединить шланг от колесного цилиндра. Расконтрите и открутите болты крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец, чтобы не повредить защитный чехол. Снять направляющую колодок в сборе с пальцами. Снять тормозные колодки. Не рекомендуется откручивать болты, соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.

Снять стопорное кольцо и защитный колпачок с цилиндра и поршня. Нагнетая струю сжатого воздуха через отверстие для шланга, аккуратно вытолкнуть поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установить под поршень деревянную накладку. Выкрутить из корпуса цилиндра штуцер для прокачки и внимательно осмотреть рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.

Колесный цилиндр

Снять защитные колпачки, затем выпрессовать (в любую сторону) из корпуса цилиндра поршни в сборе с деталями автоматического регулирования зазора между колодками и барабаном. Установить поршень в сборе на приспособление для разборки и сборки автоматического устройства колесного цилиндра заднего тормоза так, чтобы выступы приспособления охватили головку упорного винта. Специальной отверткой, поворачивая поршень, вывернуть упорный винт из поршня. Снять с винта уплотнитель с опорной чашкой и сухари. Разъединить упорное кольцо и упорный винт.

Разборка колесного тормоза начинается со снятия тормозного барабана, стяжных пружин и тормозного барабана.
